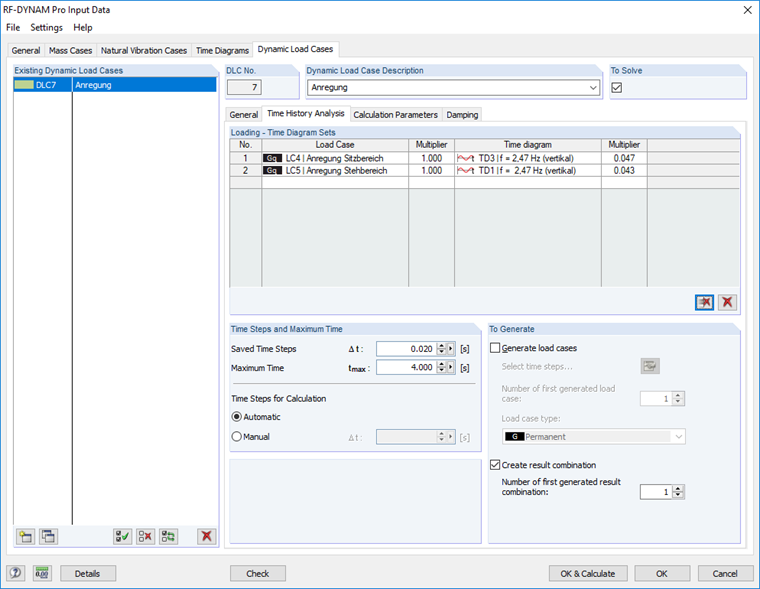

In den Ergebnistabellen des RF-DYNAM Pro Moduls werden die Spannungen für Volumen nicht angezeigt. Um die Spannungen und Schnittgrößen ausgeben lassen zu können, ist es notwendig, die Ergebnisse in einen Lastfall oder eine Ergebniskombination exportieren zu lassen. Im Anschluss kann man wie gewohnt die Ergebnisse in einem Lastfall oder einer Ergebniskombination betrachten.
