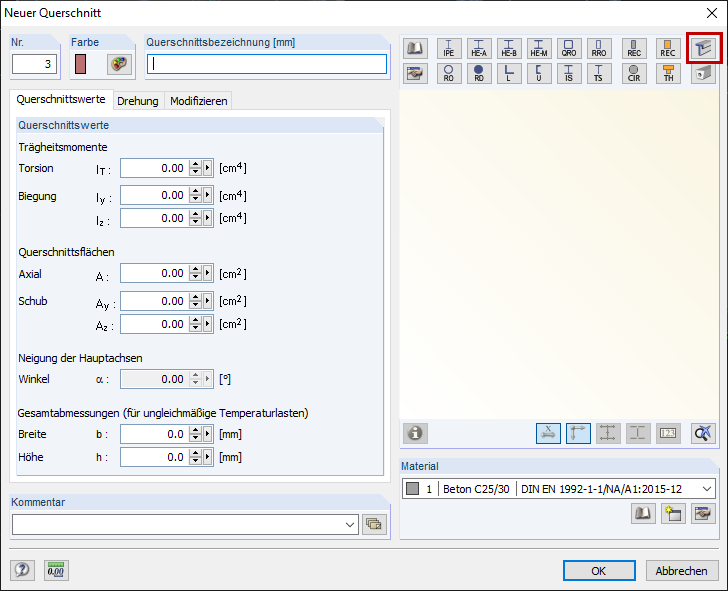

Przekroje utworzone w SHAPE‑THIN można importować przy użyciu biblioteki przekrojów. W tym celu należy kliknąć przycisk "Importować przekrój z programu SHAPE-THIN" w oknie dialogowym "Nowy przekrój" (rysunek 01).

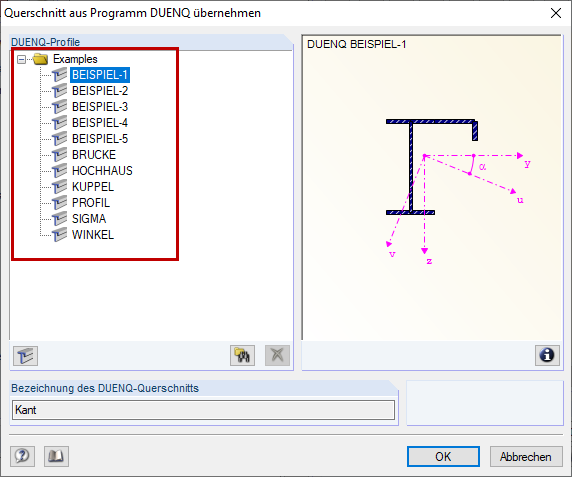

W oknie dialogowym "Importować przekrój z SHAPE‑THIN" wyświetlane są następujące katalogi (rysunek 02):
- Wszystkie katalogi zawarte w Menadżerze projektu programów RFEM 5, RSTAB 8, SHAPE-THIN 8 itd.,
- Wszystkie katalogi poprzednich wersji programu SHAPE‑THIN zawarte w Menadżerze projektu, np. SHAPE‑THIN 7.

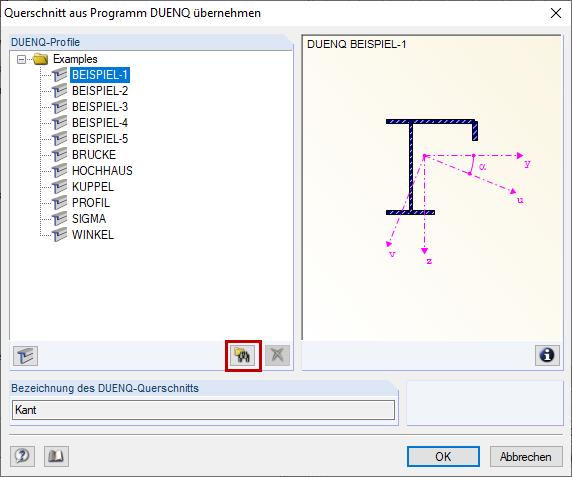

Przycisk "Znajdź przekrój SHAPE-THIN" (rysunek 03) umożliwia wyszukiwanie przekrojów w katalogach, które nie są zintegrowane z Menadżerem projektu. Przeszukany katalog zostanie następnie dodany do listy katalogów w oknie dialogowym "Importować przekrój z SHAPE‑THIN".
Przekrój można wybrać i zaimportować z odpowiedniego katalogu. Należy pamiętać, że przekroje muszą zostać obliczone i zapisane w SHAPE-THIN przed zaimportowaniem wartości przekrojów. Każdy przekrój można importować tylko osobno.

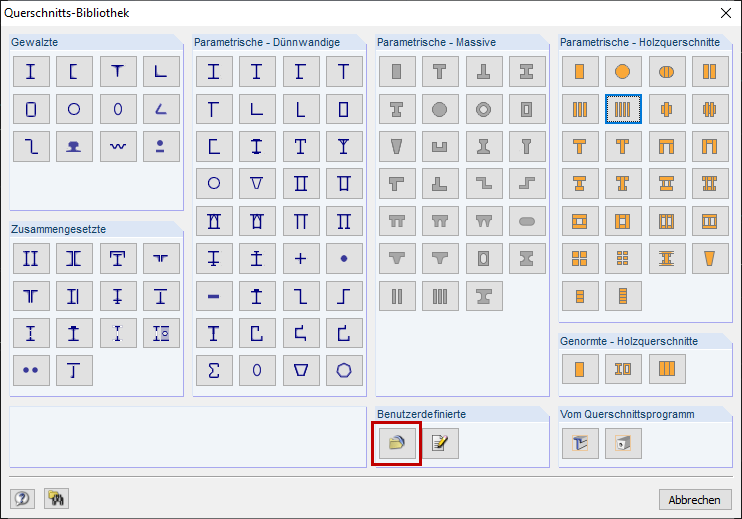

Podczas importu przekroju SHAPE-THIN do programu RFEM/RSTAB przekrój ten jest importowany do biblioteki przekrojów zdefiniowanych przez użytkownika. Przekroje zdefiniowane przez użytkownika można zaimportować za pomocą przycisku „Wczytaj zapisane przekroje zdefiniowane przez użytkownika” w bibliotece przekrojów (rysunek 04). Aby zaktualizować przekrój w bibliotece przekrojów zdefiniowanych przez użytkownika, należy ponownie zaimportować zmodyfikowany przekrój. Kliknij "Tak", aby potwierdzić zapytanie zabezpieczające (zdjęcie 05).

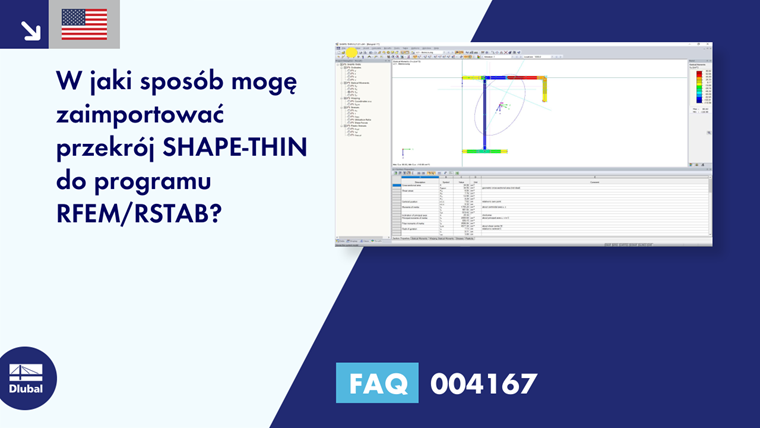

Film wideo pokazuje najpierw import przekroju MOST z folderu Przykłady połączonego w Menadżerze projektu. Następnie przekrój Przykład 1 jest importowany z katalogu na pulpicie, który nie jest powiązany z Menadżerem projektów. Przekroje są teraz dostępne w bibliotece przekrojów zdefiniowanych przez użytkownika. W tym przykładzie przekrój Przykład 1 w programie RFEM jest usuwany i kopiowany do biblioteki przekrojów zdefiniowanych przez użytkownika. Na koniec pokazano, w jaki sposób przekrój z Przykładu 1 jest zamieniany na SHAPE-THIN i importowany do programu RFEM.
