Czy symulacja RWIND symuluje zewnętrzną stalową konstrukcję?

Odpowiedź

Tak, tak; program RWIND Simulation jest zaprojektowany uniwersalnie i może implementować dowolny model programu RFEM lub RSTAB.

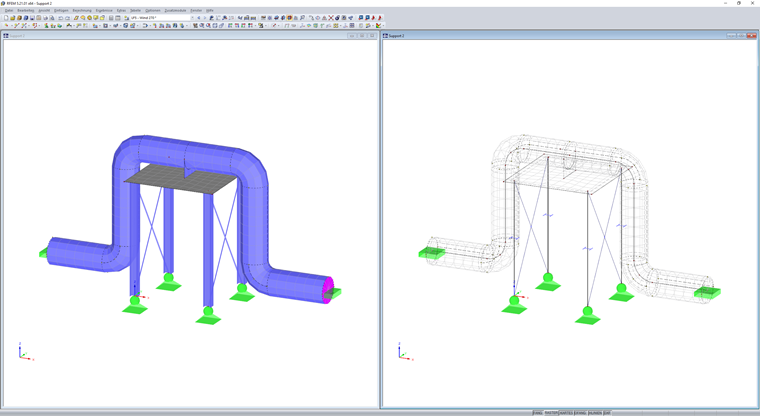

Rysunek 03 - RFEM Model

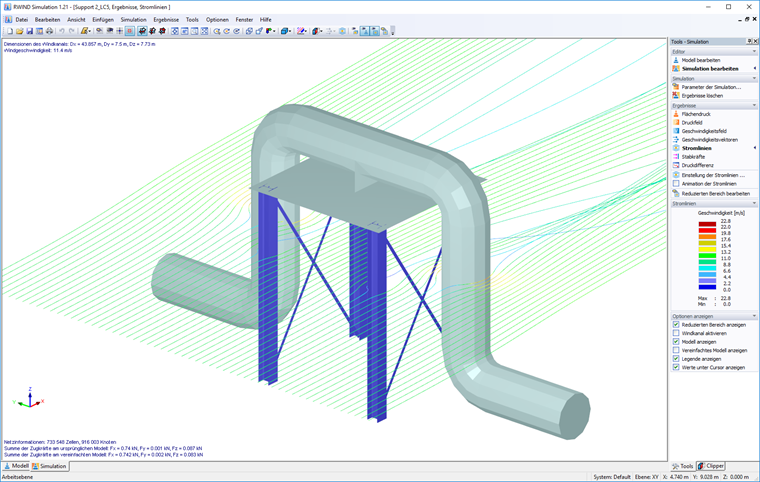

W przypadku konstrukcji stalowej składającej się z czystych elementów prętowych program tworzy spójną, obszerną obwiednię powierzchni prętów dla numerycznego tunelu aerodynamicznego. Wynik takiego modelowania dla symulacji zależy od dostępnych przekrojów i ustawień siatki. Ze względu na przepływ wiatru na tę warstwę powierzchniową powstają odpowiednie naciski powierzchniowe.

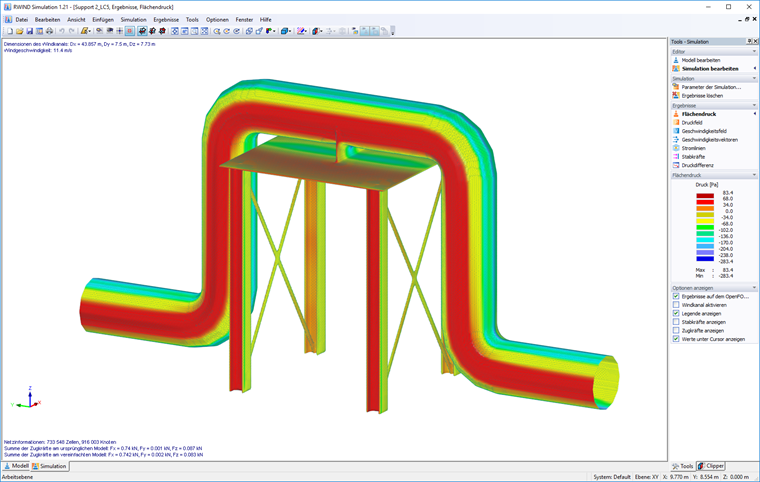

Rysunek 02 - Ciśnienie powierzchniowe na siatce OpenFOAM

Po analizie przepływu wiatru program podsumowuje ciśnienia powierzchniowe jednostek pręta i oddaje odpowiednie obciążenie równoważne (pojedyncze, równomierne lub trapezowe) dla każdej osi pręta.

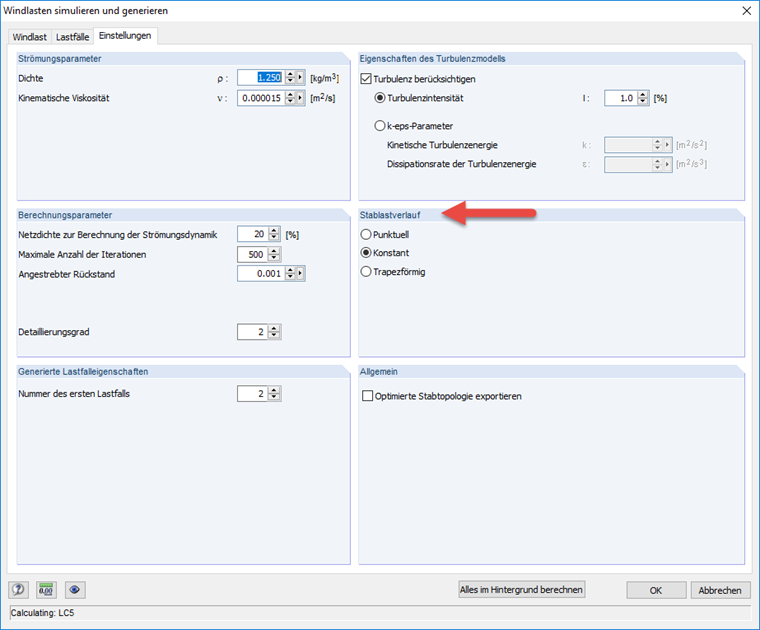

Rysunek 04 - Opcje dla podziału obciążeń pręta

Obciążenia te są przykładane w RFEM lub RSTAB dla dalszych obliczeń sił wewnętrznych.

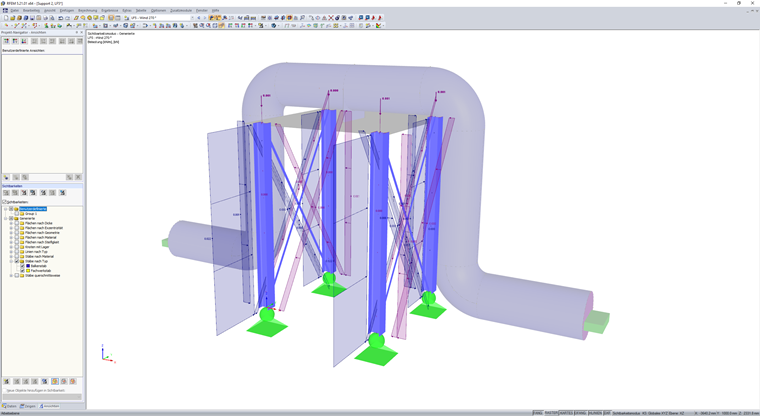

Rysunek 05 - Obciążenie równoważne z symulacji RWIND
