Lze v programu RWIND Simulation simulovat také venkovní ocelovou konstrukci?

Odpověď

Ano, program RWIND Simultion je obecně navržen a může používat libovolný model z programu RFEM nebo RSTAB.

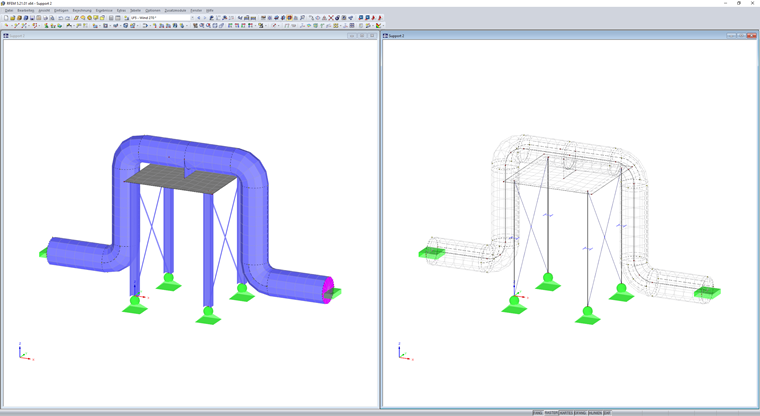

Obr. 03 - Model RFEM

V případě ocelové konstrukce, která se skládá z čistě prutových prvků, vytvoří program pro numerický aerodynamický tunel souvislý objemový model povrchů prutů. Výsledek tohoto modelování pro simulaci závisí na aktuálních průřezech a na nastavení pro zesítění. Na základě působení proudu větru se na takto vytvořeném modelu projevují odpovídající povrchové tlaky.

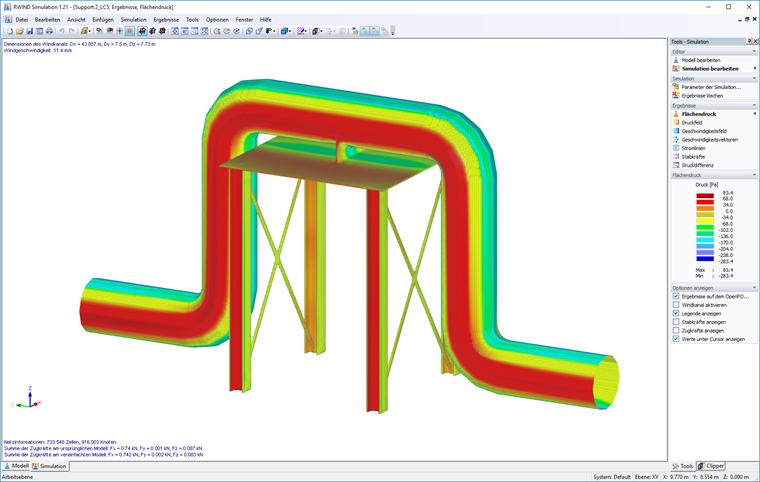

Obr. 02 - Povrchový tlak na síti OpenFOAM

Po výpočtu proudění větru program sumarizuje povrchové tlaky prutových jednotek a pro každou osu prutu vrací příslušné náhradní zatížení (bodové, konstantní nebo lichoběžníkové).

Obr. 04 - Možnosti pro nastavení průběhu zatížení prutů

Tato zatížení se použijí v programu RFEM nebo RSTAB pro další výpočet vnitřních sil.

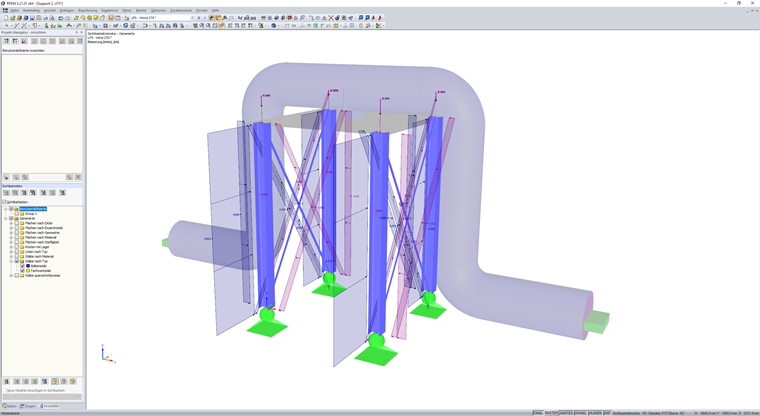

Obr. 05 - Náhradní zatížení z programu RWIND Simulation
