Pytanie

Jakie ustawienie turbulencji należy zastosować do numerycznego generowania obciążenia wiatrem budynków?


Odpowiedź:

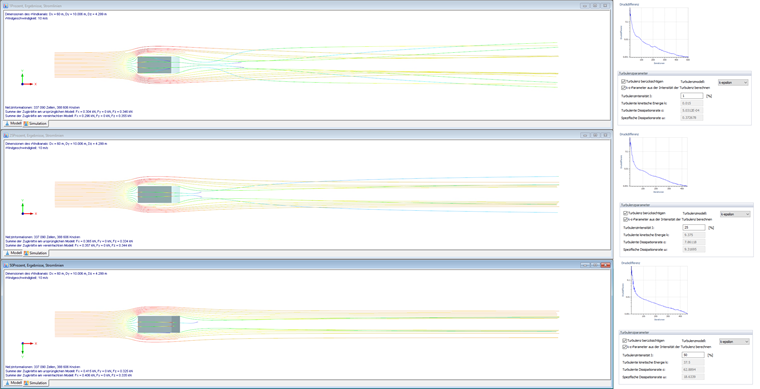

Program RWIND Simulation umożliwia opcjonalne uwzględnienie modeli turbulencji k ‑ ε i k ‑ ω w numerycznej symulacji przepływu, która jest zmienna na wysokości. Niezbędne parametry turbulencji można określić ręcznie lub określić automatycznie na podstawie wartości intensywności turbulencji zdefiniowanej przez użytkownika. W normie intensywność turbulencji na poziomie 1% jest określana jako stała na wysokości tunelu aerodynamicznego. Wartość ta jest oparta na rekomendacji firmy CFD Support , która posiada wieloletnie doświadczenie w dziedzinie numerycznej symulacji przepływu.
Dla modelu turbulencji k-ε stosowany jest standardowy model k-epsilon.

Model SST k-omega jest używany do modelu turbulencji k-ω.

W RWIND Simulation model turbulencji jest zorganizowany w menu „Parametry symulacji” w zakładce „Turbulencja”.

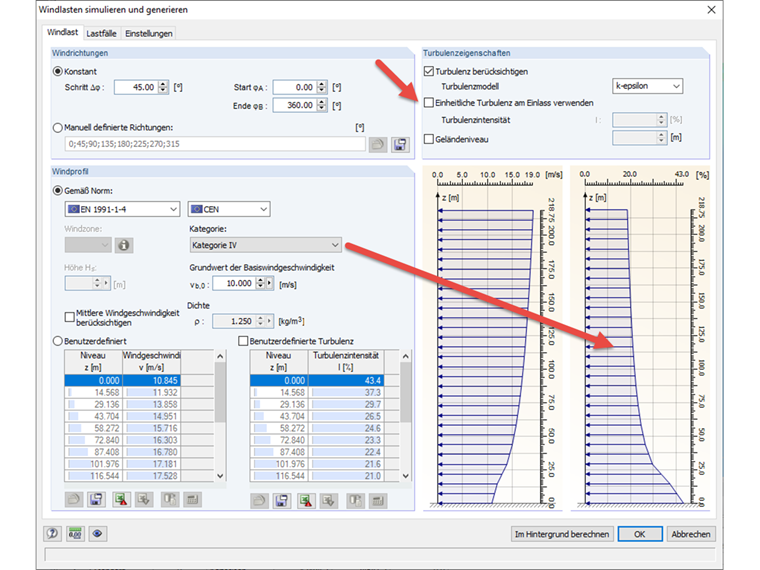

Menu interfejsu programu RFEM lub RSTAB organizuje model turbulencji do automatycznego obliczania obciążeń wiatrem w tle w oknie dialogowym "Symulacja i generowanie obciążeń wiatrem" w zakładce "Obciążenie wiatrem". W tym przypadku funkcja „Zastosować równomierną turbulencję na wlocie” w sekcji Właściwości turbulencji tworzy stałą specyfikację turbulencji na wysokości tunelu aerodynamicznego. Dezaktywując tę funkcję, można określić zmienną turbulencji na wysokości. Oprócz specyficznego dla lokalizacji parametru profilu prędkości wiatru, właściwość turbulencji zależna od nierówności terenu na wysokości jest również definiowana automatycznie. Alternatywnie, właściwość turbulencji można zdefiniować ręcznie w postaci wpisu w tabeli za pomocą funkcji „Turbulencja zdefiniowana przez użytkownika”.
