Odpowiedź:

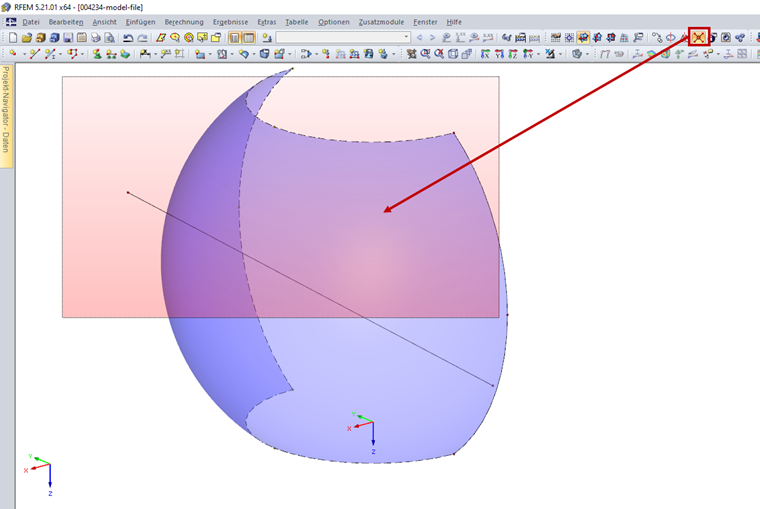

Przecięcie powierzchni i linii można utworzyć za pomocą funkcji "Połączyć linie/pręty". W tym celu należy wybrać funkcję "Połączyć linie/pręty", a następnie narysować okno nad elementami, które mają zostać przecięte (Rysunek 01). W punkcie przecięcia zostanie utworzony węzeł. Pokazano to również na filmie.
