Odpověď:

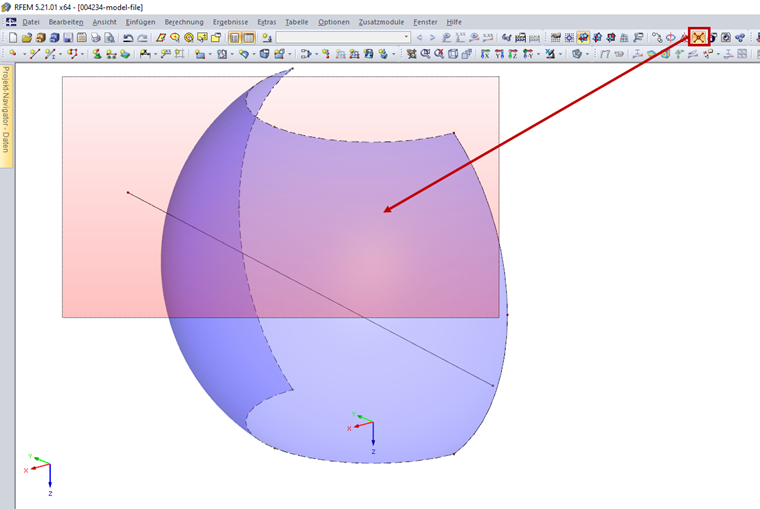

Průsečík plochy a linie je možné vytvořit pomocí funkce „Spojit linie/pruty“. K tomu účelu vybereme funkci „Spojit linie/pruty“ a potom použijeme okno přes prvky, které se mají protínat (Obrázek 1). V průsečíku se vytvoří uzel. Na postup je možné se podívat v připojeném videu.
