Pytanie

Aktywowałem minimalne zbrojenie podłużne w RF-CONCRETE Members. Czy zostanie to wyświetlone w oknie graficznym żądanego zbrojenia na górze czy na dole?

Odpowiedź:

W przypadku aktywacji obliczeń zbrojenia podłużnego zgodnie z normą wymagana zawartość zbrojenia jest uwzględniana podczas wyświetlania wymaganego zbrojenia.

Patrz poniższa grafika z rozkładem wymaganego zbrojenia bez minimalnego zbrojenia podłużnego zgodnie z normą:

FAQ

FAQ 004293 | Aktywowałem minimalne zbrojenie podłużne w RF ‑ CONCRETE Prętach. Czy to będzie ...

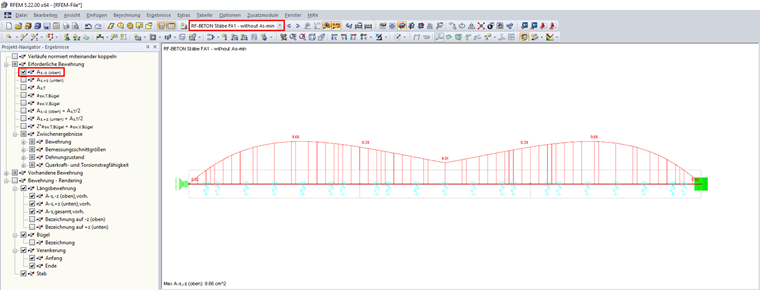

Rozkład zbrojenia wymaganego bez zbrojenia podłużnego zgodnie z normą

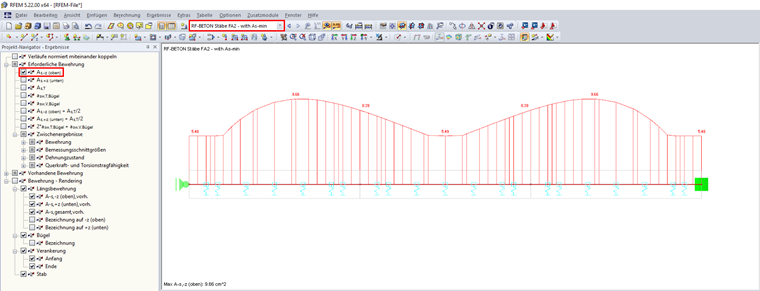

Dla porównania, rozkład A_{s,req,-z(góra)} przy minimalnym zbrojeniu podłużnym zgodnie z normą:

Rozkład wymaganego zbrojenia, w tym zbrojenie Minimalne zbrojenie podłużne według normy

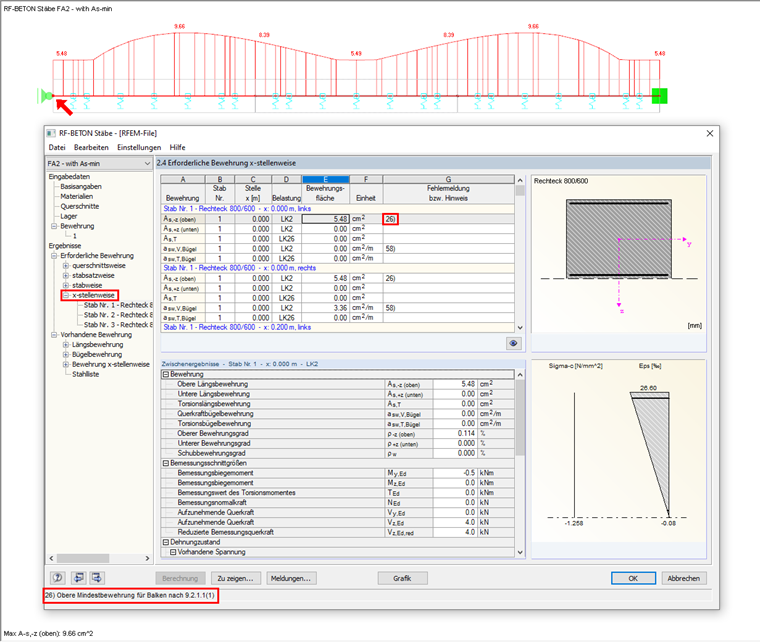

W oknie wyników „2.4 Wymagane zbrojenie według położenia x” można zobaczyć, które zbrojenie jest wymagane w każdym miejscu x obliczanego pręta. Jeżeli ma znaczenie minimalne zbrojenie podłużne zgodnie z normą, jest to zaznaczone w uwadze nr 26) lub 27).

Okno wyników 2.4 z wyświetlaniem wymaganego zbrojenia według położenia x

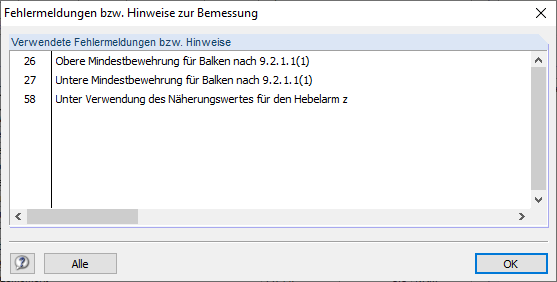

Okno dialogowe z uwagami 26) i 27)

W miejscach, w których nie ma decydującego znaczenia minimalnego zbrojenia podłużnego, wyświetlane jest tylko zbrojenie podłużne wymagane statycznie. Brakuje przy tym przypisów nr 26 i 27).
