V přídavném modulu RF-CONCRETE Members jsem aktivoval minimální podélnou výztuž. Zobrazí se společně v grafickém zobrazení nutné výztuže nahoře resp. dole?

Odpověď

Pokud je aktivován výpočet podélné výztuže podle normy, zohlední se odpovídající nutný objem výztuže při zobrazení nutné výztuže.


Na následujícím obrázku je znázorněno rozložení potřebné výztuže bez minimální podélné výztuže podle normy:

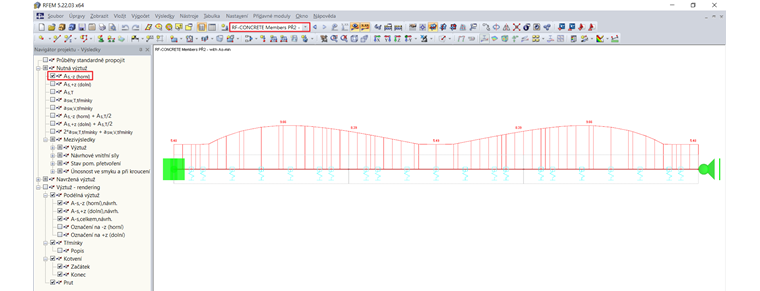

A pro srovnání rozložení As,nut,-z (horní) s minimální podélnou výztuží:

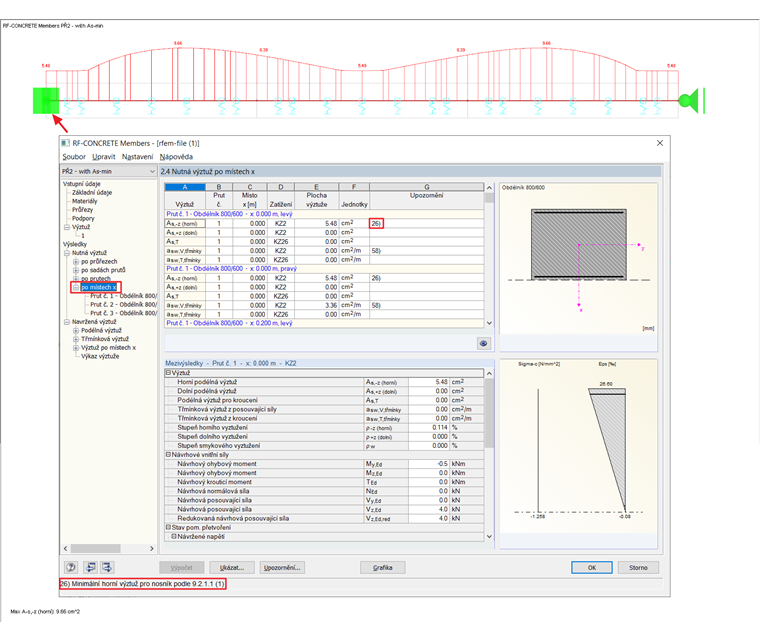

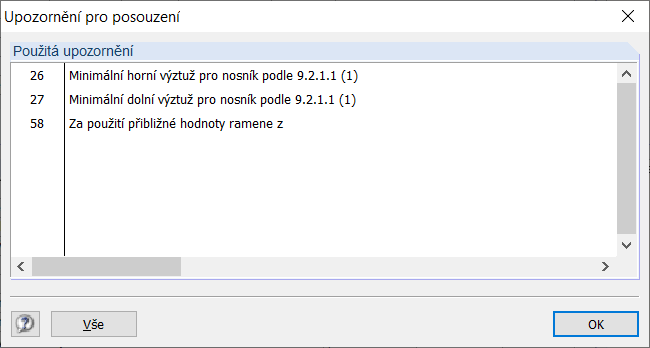

Ve výsledkovém okně „2.4 Nutná výztuž po místech x“ lze zjistit, jaká výztuž je zapotřebí v každém místě x posuzovaného prutu. Je-li minimální podélná výztuž podle normy rozhodující, objeví se upozornění č. 26) resp. 27).



V místech, kde minimální podélná výztuž není rozhodující, se zobrazí pouze staticky nutná podélná výztuž. Upozornění č.

Klíčová slova

Minimální výztuž Minimální podélná výztuž
