Gdzie mogę aktywować redukcję sił tnących lub momentów tnących na podporze w prętach RF ‑ CONCRETE?

Odpowiedź

Ustawienia znajdują się w oknie dialogowym Pomoc techniczna 1.5.

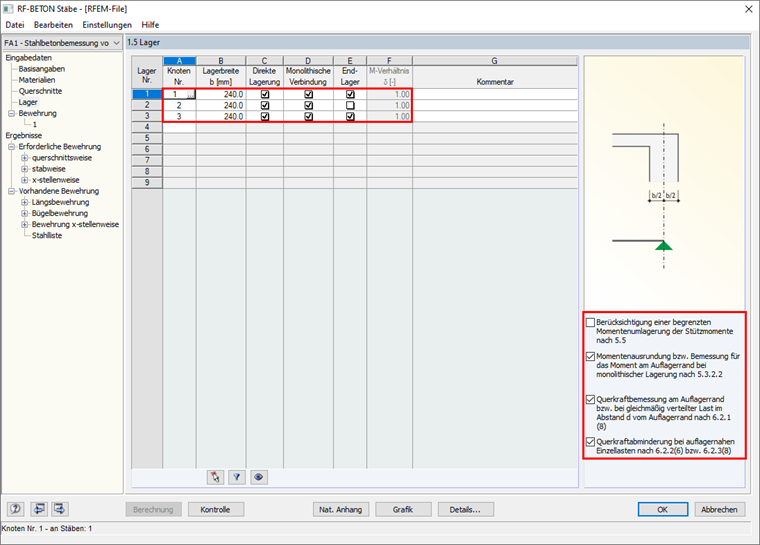

Rysunek 01 - Okno 1.5 Podpory z opcjami redukcji momentów i sił tnących

Tutaj można wprowadzić szerokość i typ podpory i określić, czy ma zostać przeprowadzona redystrybucja momentu, czy redukcja momentów lub sił tnących.

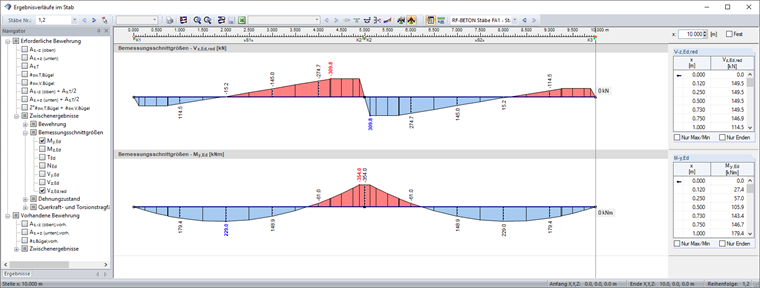

Rysunek 02 - Wykres obliczeniowych sił wewnętrznych z redukcją na podporach

W zależności od normy wybranej w oknie 1.1 dostępne są różne opcje. Opcja ta ma zastosowanie do prętów RF ‑ CONCRETE (RFEM 5) i CONCRETE (RSTAB 8).

Słowa kluczowe

siła tnąca Moment Zaokrąglenie Redukcja stężenie Szerokość podpory Sekcja
