Pytanie

Czy podczas "ręcznego definiowania powierzchni zbrojenia" w RF-CONCRETE Surfaces muszę ręcznie całkowicie zbroić cały element konstrukcyjny? Czy też RF-CONCRETE Surfaces stosuje wymagane zbrojenie w obszarach, których nie dokonałem ręcznie?

Odpowiedź:

W pierwszej kolejności określenie zbrojenia wymaganego statycznie (SGN) jest niezależne od ręcznej specyfikacji powierzchni zbrojenia.

Aby jednak przeprowadzić kontrolę stanu granicznego użytkowalności, należy ręcznie przydzielić zbrojenie do wszystkich powierzchni wybranych do obliczeń w RF-CONCRETE Surfaces.

Prawidłowo zdefiniowane zbrojenie na całej powierzchni

W przeciwnym razie RF-CONCRETE Surfaces nie zastosuje żadnego zbrojenia w lokalizacji do wymiarowania SGU. Zbrojenie wymagane statycznie w tym przypadku nie jest stosowane.

W oknie wynikowym 3.x wyświetlany jest komunikat (dla powierzchni niezbrojonych) o niedostatecznym zdefiniowaniu zbrojenia. Sprawdzenie tych powierzchni nie jest możliwe.

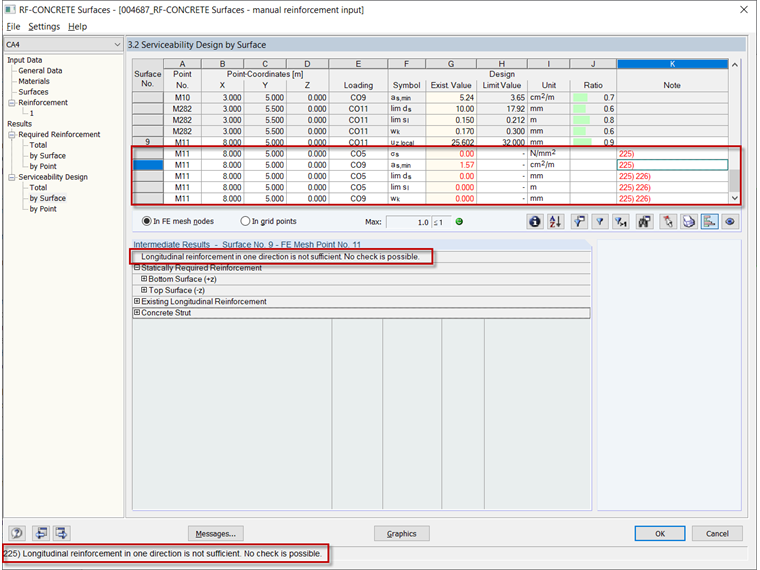

Błędy w obliczeniach wynikające z nieprawidłowego wpisu

FAQ

Często zadawane pytania (FAQ) 004687 | Podczas wykonywania „ręcznej definicji obszarów zbrojenia” w RF ‑ CONCRETE Surfaces ...

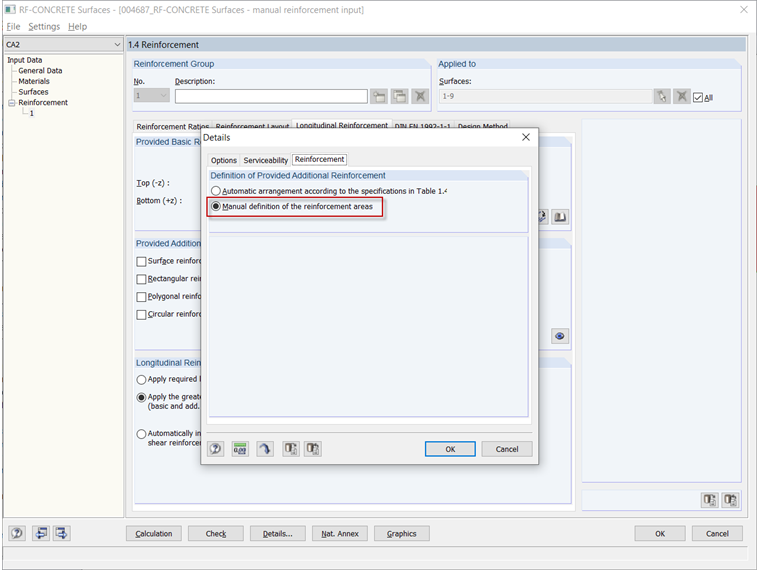

Przejście na „Ręczne definiowanie powierzchni zbrojenia”

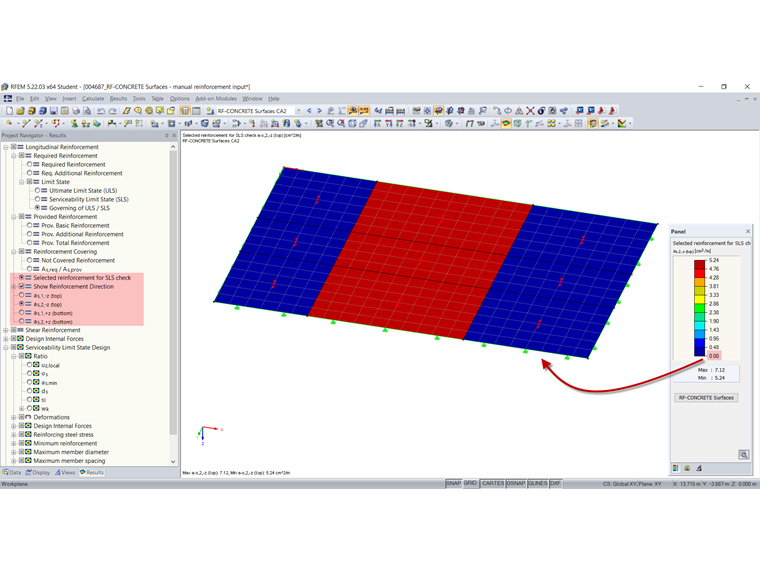

Niepoprawnie zdefiniowane zbrojenie z 0,00 cm²/m w podobszarach powierzchni
