Program RWIND Simulation organizuje dane wewnętrznie w formacie ParaView. Ponieważ RWIND Simulation wyświetla wyniki osobno, dane ParaView są przechowywane tylko w katalogu roboczym aktualnie otwartego wpisu w RWIND Simulation.

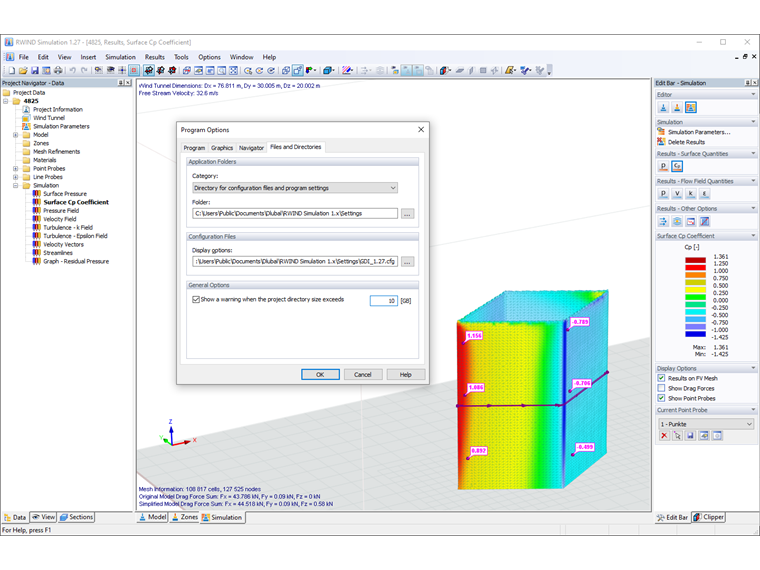

Aktualny katalog roboczy na pliki tymczasowe jest określany w opcjach programu w zakładce "Pliki i katalogi".

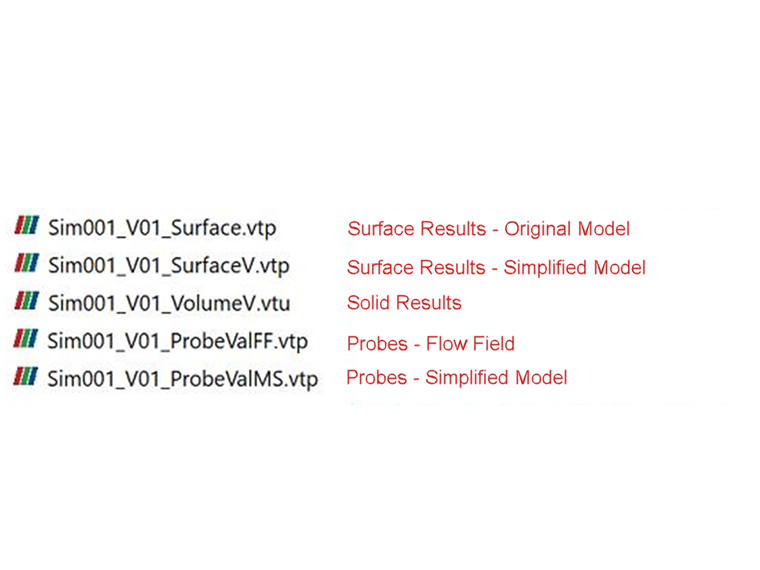

W podfolderze\~ RWIND_Simulation\Project\RF_Simul program zapisuje na modelu oraz w przestrzeni wokół modelu odpowiednie pliki ParaView z wynikami.
