Pytanie

W RF-/TIMBER AWC i RF-/TIMBER CSA otrzymuję komunikat o błędzie z informacją o przekroczeniu granicy skręcania. Jak mogę uniknąć tego komunikatu o błędzie?

Odpowiedź:

Kontrola skręcania nie jest wymagana w ANSI/AWC-NDS i CAN/CSA O86. Naprężenia tnące przy skręcaniu można zignorować, jeżeli nie zostanie przekroczony zdefiniowany przez użytkownika stosunek nośności na skręcanie (ustawienie domyślne: 5%). Jeżeli limit zostanie przekroczony, w oknie wyników pojawi się komunikat. To ustawienie wartości granicznej nie jest częścią normy. Zmiana wartości granicznej spoczywa na użytkowniku. Możliwe jest również całkowite zignorowanie skręcania.

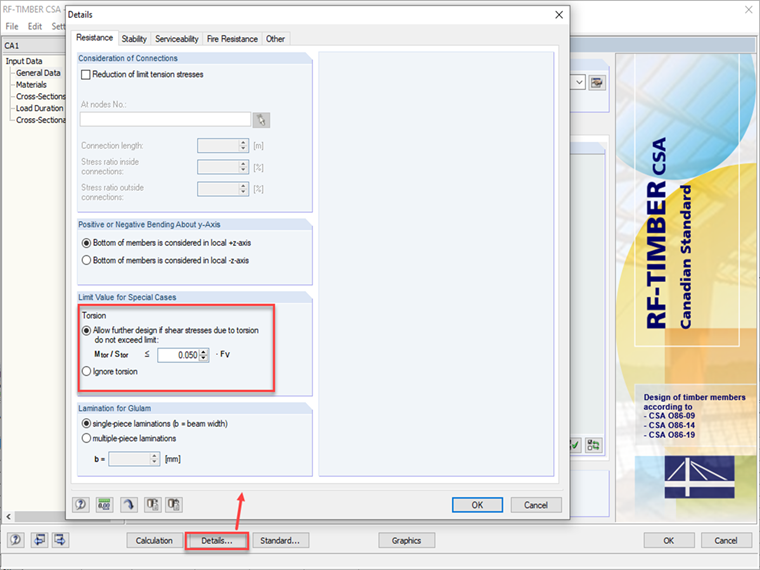

W modułach dodatkowych RF-/TIMBER AWC i RF-/TIMBER CSA można zmienić obliczenia na skręcanie w sekcji „Szczegóły”.
