Dotaz

V přídavných modulech RF-/TIMBER AWC a RF-/TIMBER CSA se mi zobrazí chybové hlášení, že byla překročena mezní hodnota pro kroucení. Jak se mohu této chybové zprávě vyhnout?

Odpověď:

V normách ANSI/AWC-NDS a CAN/CSA O86 není posouzení na kroucení specifikované. Smyková napětí od kroucení je možné zanedbat, pokud uživatelsky zadaná míra smykové únosnosti od kroucení není překročena (standardně: 5 %). Pokud je mezní hodnota překročena, zobrazí se v okně výsledků hlášení. Toto nastavení mezních hodnot není součástí normy. Změna mezní hodnoty je odpovědností uživatele. Kroucení je také možné zcela zanedbat.

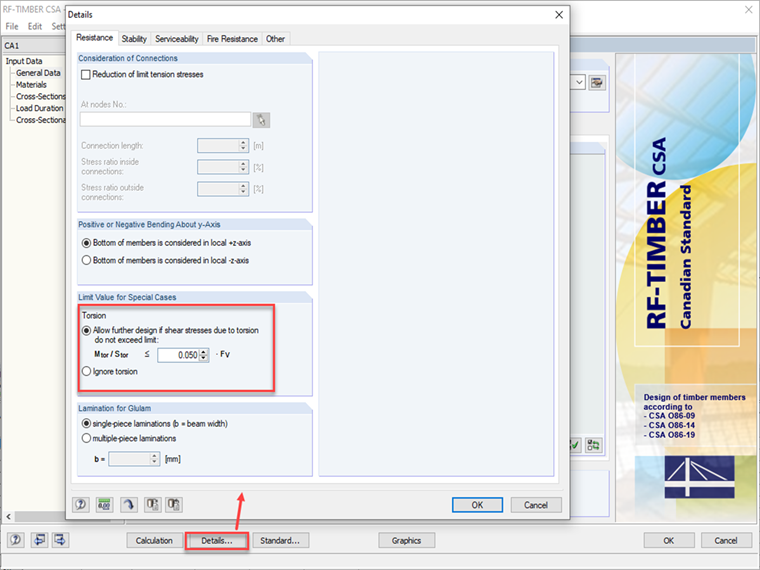

V přídavných modulech RF-/TIMBER AWC a RF-/TIMBER CSA je možné posouzení na kroucení změnit v sekci "Detaily".

[LinkToImage01]

FAQ

FAQ 004974 | V přídavných modulech RF-/TIMBER AWC a RF-/TIMBER CSA se mi zobrazí chybové hlášení Mezní hodnota kroucení od ...

Posouzení na kroucení
