Gdzie w programie mogę ustawić, czy globalna oś Z oraz osie lokalne mają być skierowane w dół czy w górę?

Odpowiedź

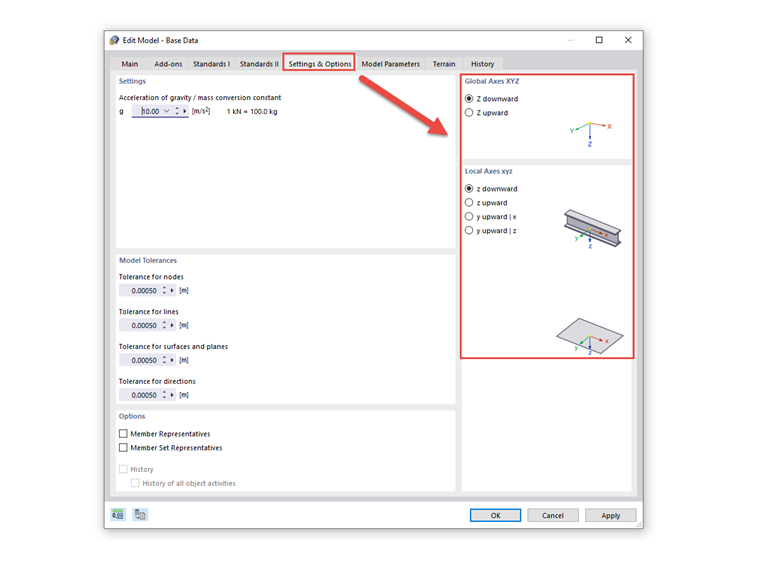

Można to zrobić w oknie dialogowym Edytować model - Dane podstawowe. W zakładce "Ustawienia i opcje" oprócz ustawień standardowej stałej konwersji ciężar/masa oraz tolerancji modelu można również skonfigurować osie.


Dla osi globalnych dostępne są następujące warianty:


- Z w dół


- Z w górę


Można zdefiniować następujące warianty dla lokalnych osi linii, prętów i powierzchni:


- z w dół


- z do góry


- y w górę | x


- y w górę | z

Słowa kluczowe

Oś globalna Lokalna oś System osi Układ współrzędnych
