Analiza spektrum odpowiedzi

Jak mogę przeprowadzić analizę trzęsienia ziemi w RFEM 6 i RSTAB 9?


Odpowiedź:

Aby przeprowadzić analizę trzęsienia ziemi, potrzebna jest analiza modalna, a następnie przypadek obciążenia typu Analiza spektrum odpowiedzi.

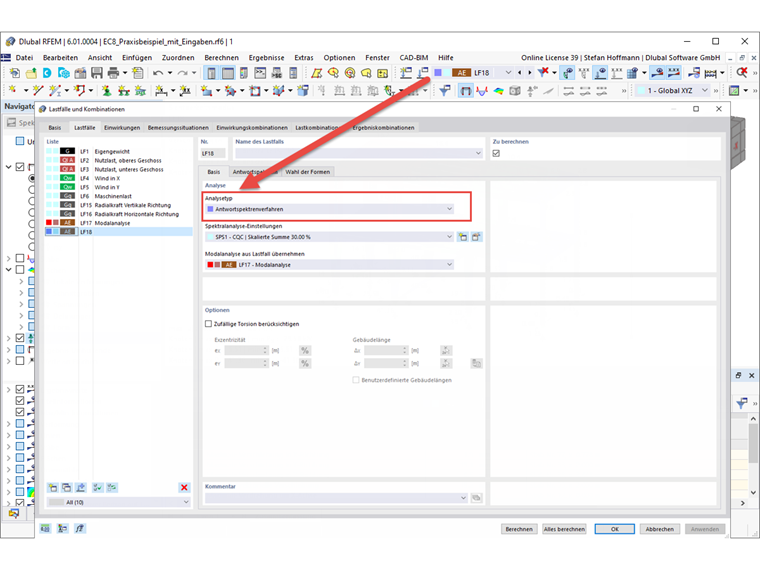

Po przeprowadzeniu analizy modalnej należy utworzyć nowy przypadek obciążenia. Tutaj znajdują się zwykłe ustawienia z poprzedniej generacji programu.

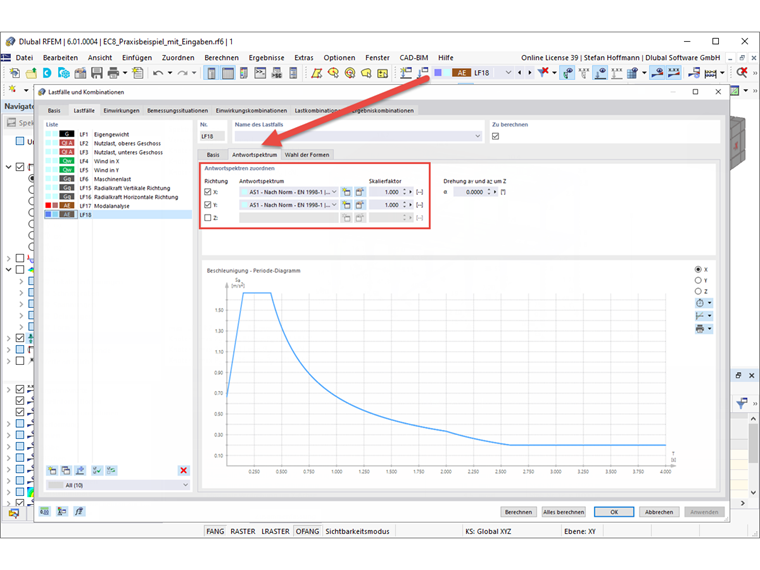

W zakładce Spektrum odpowiedzi można zdefiniować swoje spektrum odpowiedzi w zwykły sposób. Jeżeli chcesz użyć spektrum odpowiedzi zgodnie z normą, upewnij się, że w danych ogólnych normy II wybrano żądaną normę.

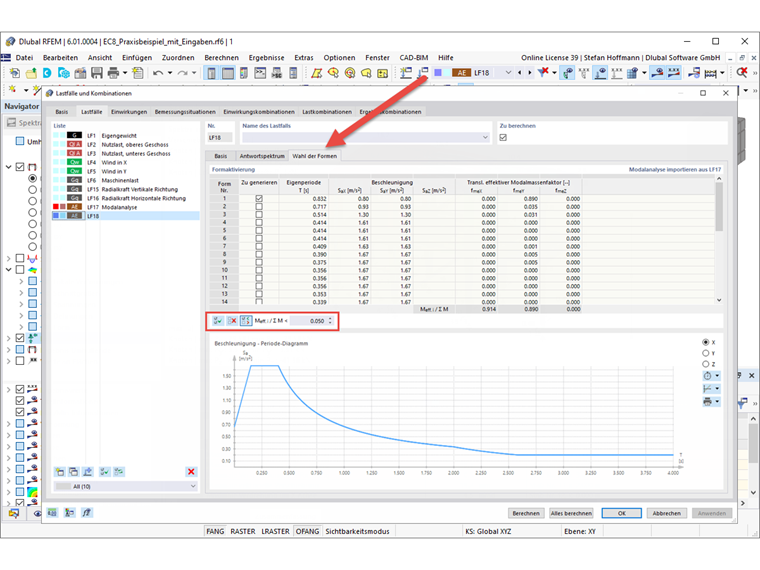

W zakładce Wybór trybów można wybrać kształty postaci i w razie potrzeby przefiltrować je.


Po obliczeniu przypadku obciążenia otrzymujemy wyniki.
