Analýza spektra odezvy

Jak mohu v programech RFEM 6 a RSTAB 9 provést analýzu zemětřesení?

Odpověď:

Pro analýzu zemětřesení potřebujete modální analýzu a poté zatěžovací stav typu Analýza spektra odezvy.

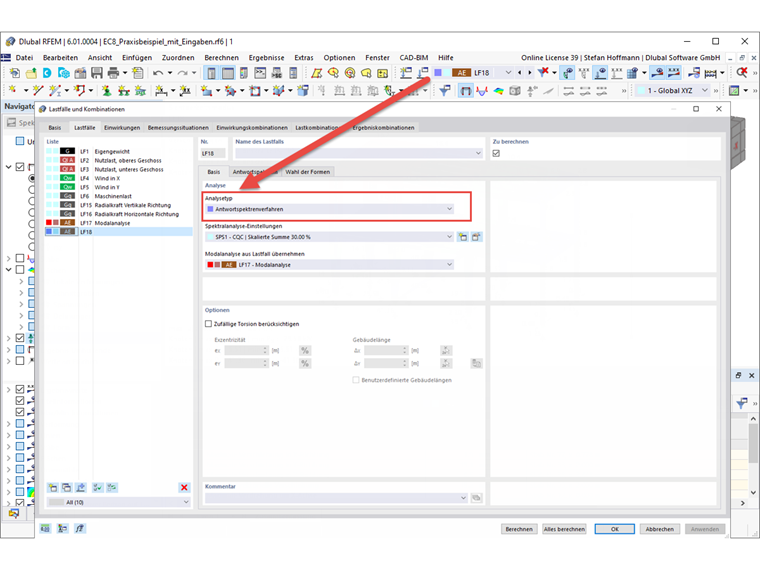

Po provedení modální analýzy vytvořte nový zatěžovací stav. V něm najdete nastavení obvyklá v předchozí generaci programů.

FAQ

FAQ 005116 | Jak mohu v programech RFEM 6 a RSTAB 9 provést analýzu zemětřesení?

FAQ 005116 | Analýza spektra odezvy

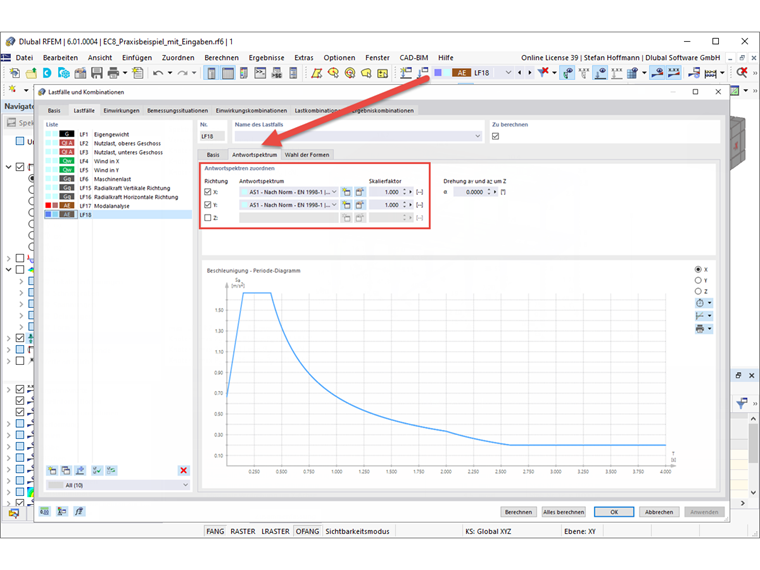

V záložce Spektrum odezvy můžete spektrum odezvy definovat obvyklým způsobem. Pokud chcete použít spektrum odezvy podle normy, je třeba mít v základních údajích v záložce Normy II vybranou požadovanou normu.

FAQ 005116 | Spektrum odezvy

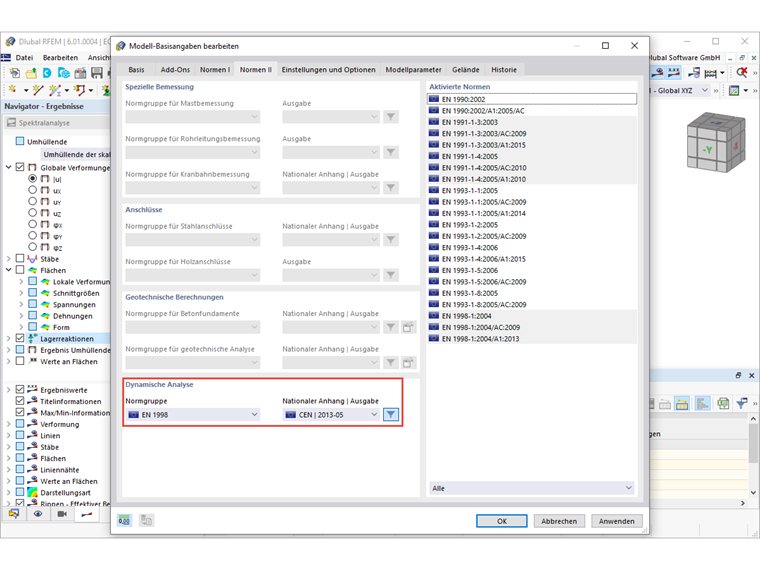

FAQ 005116 | Základní údaje o modelu - Skupina norem pro dynamickou analýzu

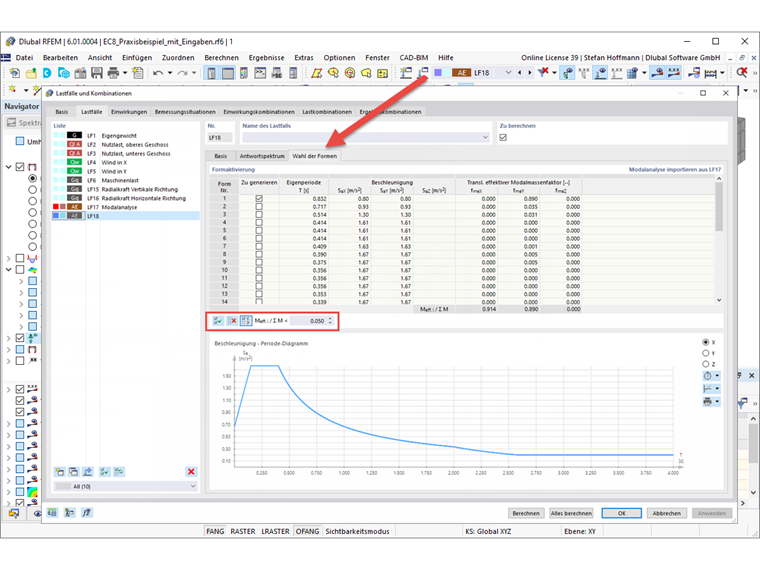

V záložce Výběr tvarů je možné vybrat vlastní tvary a podle potřeby je filtrovat.

FAQ 005116 | Analýza spektra odezvy - výběr tvarů

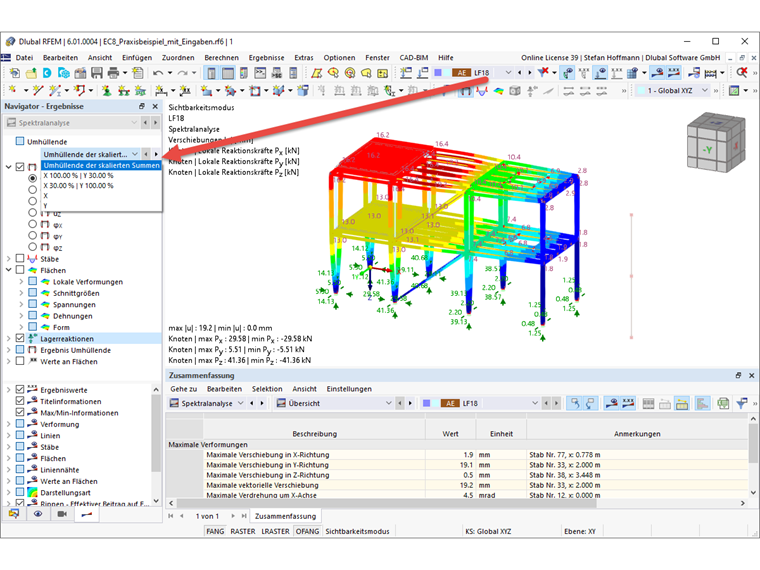

Po výpočtu zatěžovacího stavu dostaneme výsledky.

FAQ 005116 | Metoda spektra odezvy - vyhodnocení výsledků
