Bryła przycinania

Czy można skupić się na określonym obszarze modelu i ukryć resztę?

Odpowiedź:

Tak, jest to możliwe dzięki Clippingbox. Można go zdefiniować za pomocą paska menu "Wstawić" lub nawigatora Dane w pozycji Obiekty pomocnicze (kliknięcie prawym klawiszem myszy na ramce przycinania), patrz rysunek.

FAQ

FAQ 005164 | Ist es möglich, einen bestimmten Bereich eines Modells zu fokussieren und den Rest a...

FAQ 005164 | Czy można skupić się na określonym obszarze modelu i ukryć resztę?

Bryła przycinania

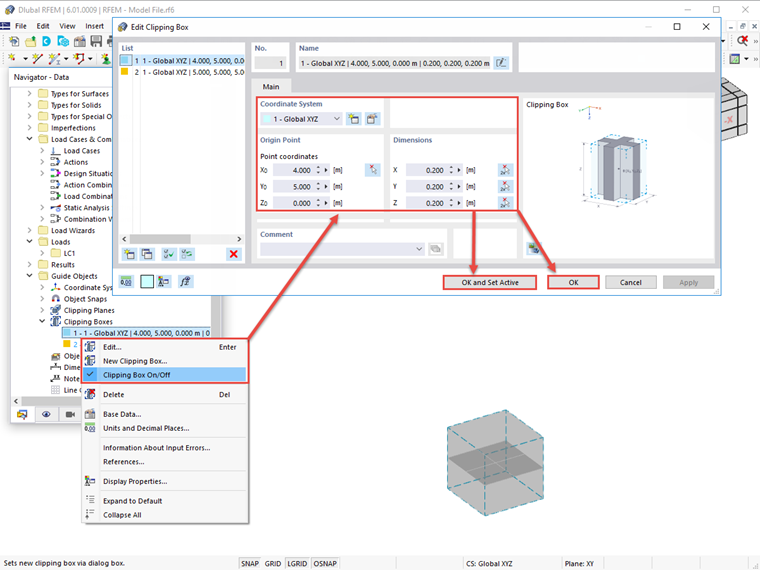

W oknie dialogowym "Nowa ramka odcinania" lub "Edytować ramkę odcinania" można zdefiniować początek, wymiary i układ współrzędnych.
Można też oczywiście zdefiniować dowolną ilość pól przycinających. Są one następnie wyświetlane na liście. Aby aktywować skrzynkę odcinania, należy kliknąć przycisk "OK i ustawić jako aktywny" w oknie dialogowym lub przy użyciu menu kontekstowego: W tym celu należy kliknąć prawym klawiszem myszy na ramce wycinkowej w nawigatorze Dane → wł./wył.
Aktywne może być tylko jedno pole przycinania.
