Wymagania:
Aby siły podporowe mogły zostać przejęte z innych modeli, muszą zostać spełnione dwa warunki:
- Oba modele muszą znajdować się w tym samym projekcie (ten sam identyfikator projektu).
- Oba modele muszą mieć inny identyfikator modelu.
Aby modele miały różne identyfikatory, każdy model musi zostać utworzony poprzez "Plik → Nowy ...". Alternatywnie istniejący model można również zapisać jako kopię poprzez "Plik → Zapisz jako ..."; ma on wówczas również inny identyfikator. Identyfikator można wyświetlić w ogólnych informacjach o modelu.
Procedura

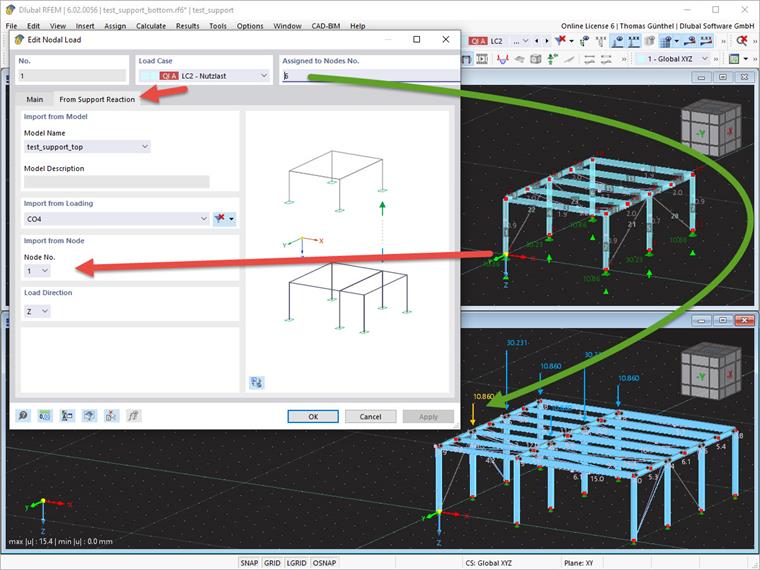

Jeżeli wymagania są spełnione, w menu dla obciążenia węzłowego w modelu "dziecku" można aktywować znacznik wyboru "Od reakcji podporowej...". W odpowiedniej nowej zakładce należy określić model "matkę" (model, z którego ma zostać pobrane obciążenie), obciążenie (przypadek obciążenia/kombinację obciążeń) oraz węzeł podpory węzłowej.
Należy zauważyć, że obciążenia mogą być przykładane więcej niż jeden raz. Położenie węzła nie musi być takie samo jak w modelu „matki”.
Po przyłożeniu obciążenia wartość „??” pojawia się jako pierwsza. Prawidłowa wartość jest wyświetlana dopiero po obliczeniu odpowiedniego przypadku obciążenia. To obliczenie uruchamia również obliczenia w modelu "matce".
Zmiany w modelu źródłowym
W przypadku wprowadzenia zmian w modelu „matce” obciążenie w modelu „dziecko” zostaje przywrócone do wartości „???”, przy założeniu, że model "matka" został zapisany. Ponowne obliczenie przypadku obciążenia w modelu "dziecko" przyjmuje nowe wartości.
