Elipsa

Jak wprowadzić elipsę w RFEM 6?

Odpowiedź:

Elipsę można oczywiście utworzyć w programie RFEM 6. Najlepszym sposobem jest przygotowanie głównych wierzchołków i jednego punktu na elipsie. Z menu>Wstaw>Obiekty podstawowe>Linie>Elipsa należy wybrać Elipsę.
W oknie dialogowym należy najpierw wybrać wierzchołki elipsy, a następnie wprowadzić punkt kontrolny.

FAQ 005384 | Jak wprowadzić elipsę w RFEM 6?

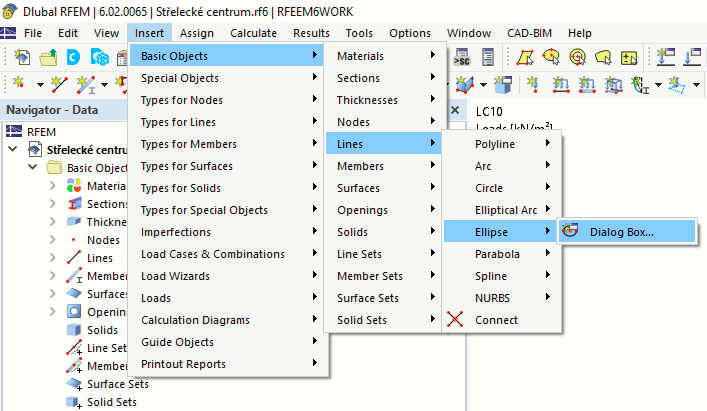

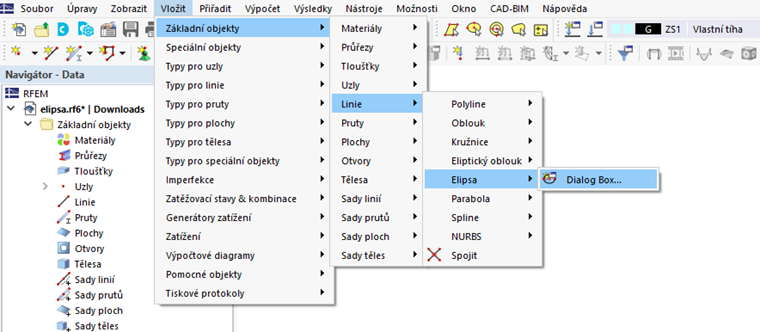

Polecenie Elipsa znajduje się w Menu>Wstaw>Obiekty podstawowe>Linie>Elipsa.

Po wybraniu wierzchołków elipsy dostępny staje się wpis punktu kontrolnego.

Autor

inż. Martinec zajmuje się obsługą klienta i licencjami studenckimi w czeskim biurze.
