Lekkie konstrukcje aluminiowe

Chciałbym zaprojektować konstrukcję aluminiową. Czy można w tym celu wykorzystać program RFEM lub RSTAB?

Odpowiedź:

Program RFEM i RSTAB zapewniają rozwiązanie: Dla obu programów dostępnych jest wiele europejskich i międzynarodowych norm oraz rozszerzeń ułatwiających codzienną pracę w Aluminiowe i lekkie konstrukcje.

Programy główne RFEM i RSTAB

Programy główne RFEM i RSTAB służą do definiowania modelu wraz z jego właściwościami i oddziaływaniami. Oprócz przestrzennych konstrukcji belkowych, takich jak rusztowania lub konstrukcje ramowe, w programie RFEM można również modelować konstrukcje membranowe. Z tego względu program RFEM jest wariantem bardziej wszechstronnym - zwłaszcza jeśli pracujesz w innych obszarach, takich jak konstrukcje bryłowe.

Dostępne normy

EN 1999 (Eurokod 9)
ADM (norma amerykańska)
GB 50429 (norma chińska)

Rozszerzenia do konstrukcji aluminiowych i lekkich

Rozszerzenia do wymiarowania uzupełniają funkcje programów głównych. Według można przeprowadzić analizę stanu granicznego nośności, analizy stateczności i obliczeń stanu granicznego użytkowalności zgodnie z wyżej wymienionymi normami. Skręcanie skrępowane (7 stopni swobody)[[#/pl/produkty/rozszerzenia-dla-rfem-6-i-rstab-9/additional-analyses/torsional-warping-7-dof Rozszerzenie umożliwia również przeprowadzanie analizy zwichrzenia z maksymalnie siedmioma stopniami swobody.

Weryfikacje mogą być przeprowadzane dla dużej liczby znormalizowanych i sparametryzowanych przekrojów. W przypadku lekkich konstrukcji często stosuje się specjalne przekroje, takie jak przekroje wyciągane. Można go zdefiniować w programie RSECTION i użyć do obliczeń w programie RFEM lub RSTAB.

W przypadku konstrukcji membranowych i kablowych opcja -on ułatwia określanie kształtu modeli prętowych i powierzchniowych poddanych działaniu sił osiowych.

W przypadku pytań dotyczących rozwiązań firmy Dlubal w zakresie konstrukcji aluminiowych, nasz z przyjemnością odpowie na wszystkie pytania. Twoje pytania.

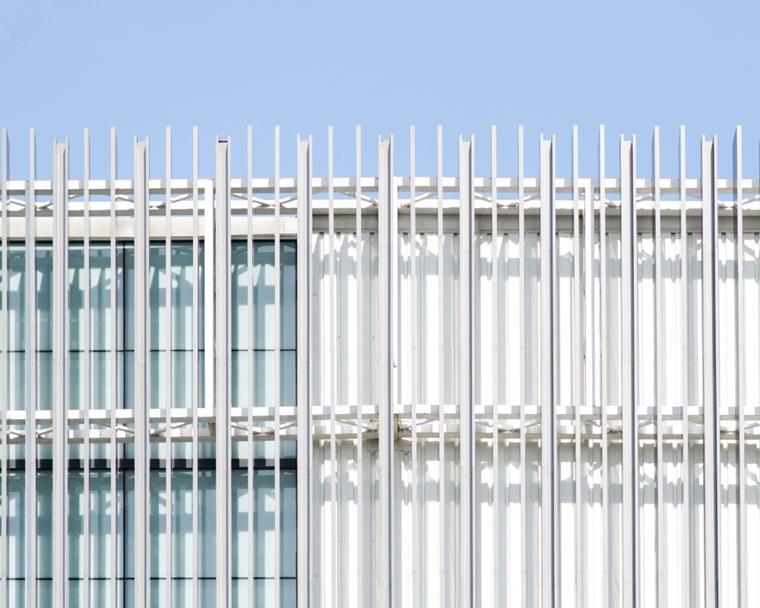

Aluminium-Fassade

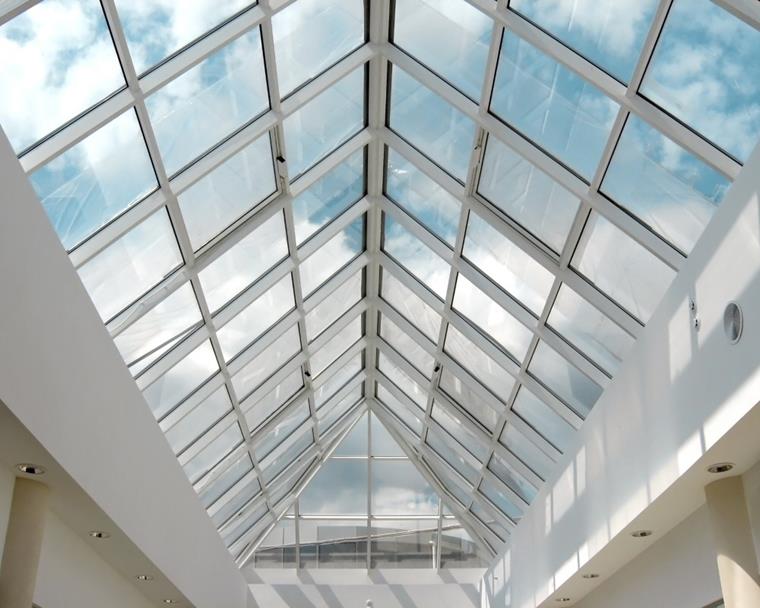

Aluminiowa konstrukcja świetlika

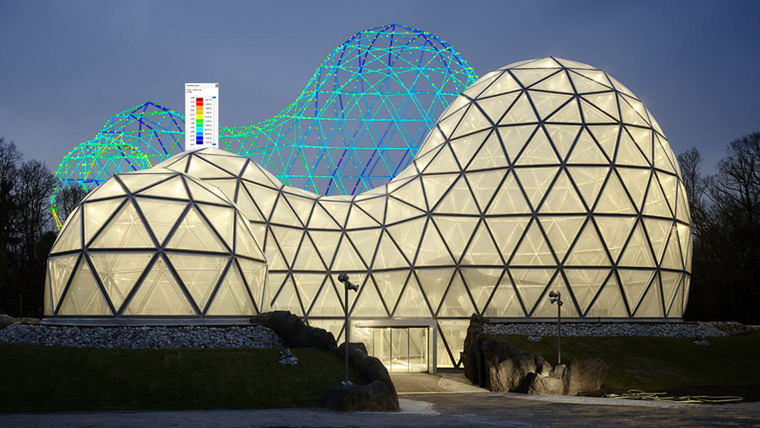

Budynek recepcji "Mitoseum" w Parku Dinozaurów Kleinwelka (aluminium)

Konstrukcja wejściowa "Mitoseum" w Parku Dinozaurów Kleinwelka, Niemcy (© zapf & co., Michael Moser Images)

Autor

Pan Vogl tworzy i przechowuje dokumentację techniczną.
