Praca z modułem RF-/STEEL BS

Dane dotyczące materiałów, obciążeń i kombinacji obciążeń muszą zostać wprowadzone w programie RFEM/RSTAB zgodnie z założeniami obliczeniowymi opisanymi w GB 50017. Biblioteka materiałów programu RFEM/RSTAB zawiera już odpowiednie materiały.

W module RF-/STEEL GB wybiera się najpierw pręty i zbiory prętów, które mają zostać obliczone, a także przypadki obciążeń, kombinacje obciążeń i kombinacje wyników.

W kolejnych oknach wprowadzania można dostosować wstępnie zdefiniowane ustawienia bocznych podpór pośrednich i długości efektywnych. Ustawienie to jest następnie wykorzystywane przez program do określenia obciążeń i momentów krytycznych wymaganych do analizy stateczności w takich sytuacjach.

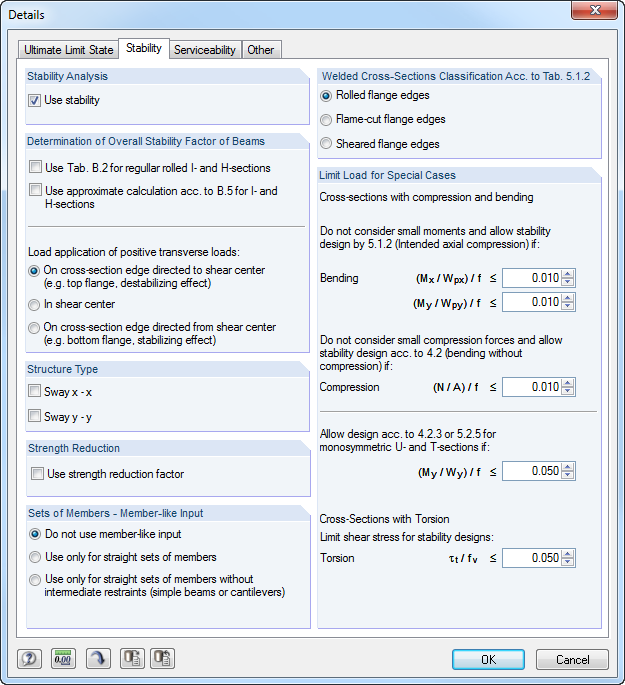

Detaileinstellungen zur Bemessung

Czy mają Państwo jakieś pytania?
