RX-TIMBER Brace | Wprowadzanie danych

W RX-TIMBER Brace można wprowadzić następujące ustawienia do obliczeń:*Wybór obliczeń do przeprowadzenia

• Wybór, czy zostaną określone siły podporowe i deformacje
• Dostosowywanie zalecanych wartości granicznych dla analizy deformacji podczas obliczeń w stanie granicznym nośności i użytkowalności
• Dowolne definiowanie parametrów dla obliczeń odporności ogniowej prowadzonych według metody uproszczonej
• Uwzględnianie nieliniowości materiału (uszkodzenie prętów)

Typ obliczeń, które zostaną przeprowadzone, można zdefiniować poprzez parametry kontrolne.

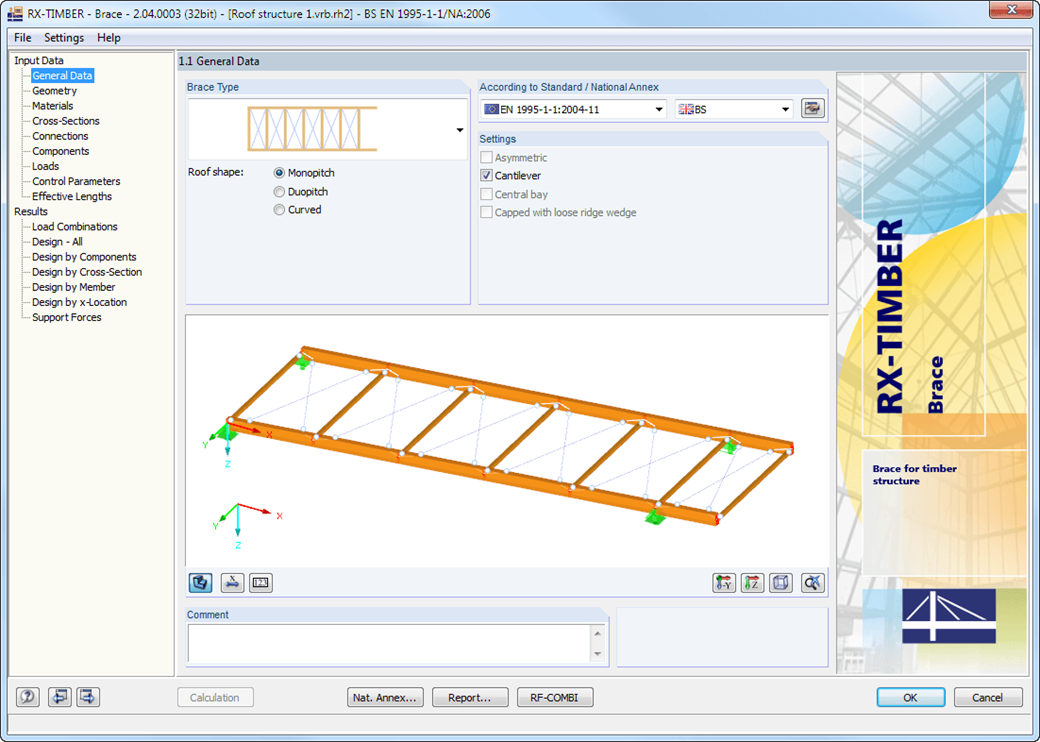

Geometria jest wprowadzana za pomocą szablonów, podobnie jak we wszystkich innych programach z rodziny RX‑TIMBER. Wybierając konstrukcję dachu, można zdefiniować geometrię podstawy, którą można dostosować za pomocą ustawień zdefiniowanych przez użytkownika. Z bazy danych można wybierać żądany typ drewna. Dostępne są wszystkie klasy materiałów dla drewna klejonego warstwowo, drewna liściastego, topoli i drewna iglastego określone w EN 1995-1-1. Ponadto w celu rozszerzenia biblioteki można wygenerować klasę wytrzymałości o właściwościach materiału zdefiniowanych przez użytkownika.

Ponieważ stężenia usztywniające obejmują przekroje stalowe, biblioteka zawiera również aktualne gatunki stali. Dlatego dostępne są również przekroje walcowane i spawane. Usztywnienia elementów łączących można uwzględnić w tabeli 1.5 Połączenia jako translacyjne i obrotowe sztywności sprężyste. W celu obliczenia nośności sztywności program oblicza sztywność podzieloną przez częściowy współczynnik bezpieczeństwa oraz przez wartości średnie sztywności w przypadku obliczeń w stanie granicznym użytkowalności. Obciążenie można wprowadzić bezpośrednio jako obciążenie boczne (zastępcze obciążenie boczne) wynikające z wymiarowania dźwigara kratownicowego.

Obciążenie wiatrem jest przykładane automatycznie do wszystkich czterech stron konstrukcji. Dodatkowo można zdefiniować obciążenia zdefiniowane przez użytkownika; na przykład obciążenia skupione od słupów (obciążenie wyboczeniowe). Na podstawie wygenerowanych obciążeń program automatycznie tworzy kombinacje dla obliczeń stanów granicznych nośności i użytkowalności oraz obliczeń odporności ogniowej w tle. Wygenerowane kombinacje mogą być uwzględniane lub dostosowywane przez użytkownika.

Po zakończeniu obliczeń wyniki obliczeń wraz ze wszystkimi wymaganymi wartościami pośrednimi są wyświetlane w przejrzyście ułożonych tabelach, posortowanych według różnych kryteriów. Ponieważ program wyświetla wartości pośrednie w sposób szczegółowy, zapewniona jest przejrzystość wszystkich obliczeń. Rozkład sił wewnętrznych dla każdego położenia x belki można wyświetlić w osobnym oknie graficznym. Tutaj można wyświetlić zarówno odkształcenia, jak i poszczególne siły wewnętrzne.

Obliczenia ze szczegółami obliczeń i wybranymi wykresami wyników można dodawać do protokołu wydruku, dzięki czemu dokumentacja jest przejrzysta. Raport może zawierać grafiki, opisy, rysunki i inne. Ponadto można wybrać, które dane z obliczeń zostaną uwzględnione w wydruku.
