- Analiza Footfall łączy się z programem RFEM, wykorzystując geometrię modelu, dzięki czemu użytkownik nie musi tworzyć drugiego modelu specjalnie do analizy Footfall
- Umożliwia użytkownikowi analizę każdego typu konstrukcji, niezależnie od kształtu, materiału lub zastosowania
- Szybkie i dokładne przewidywanie odpowiedzi rezonansowych i impulsowych (przejściowych)
- Zbiorczy pomiar poziomów drgań – analiza VDV
- Intuicyjne dane wyjściowe, które umożliwiają inżynierowi sugerowanie ulepszeń w krytycznych obszarach w ekonomiczny sposób.
- Ocena przekroczenia wartości granicznych zgodnie z BS 6472 i ISO 10137

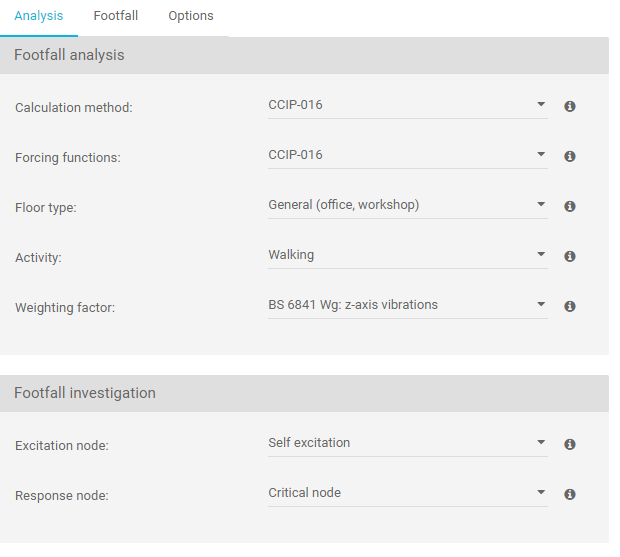

- Wybór sił wzbudzających: CCIP-016, SCI P354, AISC DG11 do podłóg i schodów
- Krzywe ważenia częstotliwościowego (BS 6841)
- Szybkie sprawdzenie całego modelu lub określonych obszarów
- Analiza dawki drgań (VDV)
- Regulacja minimalnej i maksymalnej częstotliwości chodzenia oraz wagi pieszego
- Dane wejściowe tłumienia wprowadzane przez użytkownika
- Ustawienie liczby kroków dla odpowiedzi rezonansowej poprzez wprowadzenie danych przez użytkownika lub obliczenie przez program
- Wartość graniczna reakcji środowiskowej w oparciu o BS 6472 i ISO 10137
CADS Footfall Analysis | Funkcje
Czy mają Państwo jakieś pytania?
Funkcja produktu
Długość: 00:00:56 min
Długość: 00:00:00 min
Długość: 00:00:00 min
Wydarzenie
Długość: 00:00:00 min
Długość: 00:56:24 min
Długość: 00:00:58 min
Wydarzenie
Długość: 00:00:00 min
Długość: 00:49:15 min
Podczas obliczania regularnych konstrukcji wprowadzanie danych często nie jest skomplikowane, ale czasochłonne. Automatyzacja wprowadzania danych pozwala zaoszczędzić cenny czas. W niniejszym przypadku należy uwzględnić kondygnacje domu jako poszczególne etapy budowy. Wpisu należy dokonać przy pomocy programu w języku C#, aby użytkownik nie musiał ręcznie wprowadzać elementów poszczególnych pięter.
Nasza usługa sieciowa oferuje użytkownikom możliwość komunikacji z programami RFEM 6 i RSTAB 9 za pomocą różnych języków programowania. Funkcje wysokiego poziomu (HLF) firmy Dlubal umożliwiają rozszerzenie i uproszczenie funkcjonalności usługi sieciowej. Zgodnie z RFEM 6 i RSTAB 9, korzystanie z naszego webservice sprawia, że praca inżyniera jest łatwiejsza i szybsza. Wypróbuj teraz! Ten samouczek pokazuje, jak korzystać z biblioteki C #na prostym przykładzie.
Ze względu na użyteczność konstrukcji odkształcenia nie mogą przekraczać określonych wartości granicznych. Przykład pokazuje, w jaki sposób można zweryfikować ugięcie prętów za pomocą modułów dodatkowych.
Celem zastosowania programów RFEM 6 i Blender z rozszerzeniem Bullet Constraints Builder jest uzyskanie graficznej reprezentacji zawalenia się modelu na podstawie rzeczywistych danych dotyczących właściwości fizycznych. Program RFEM 6 służy jako źródło geometrii i danych do symulacji. Jest to kolejny przykład, dlaczego ważne jest, aby nasze programy utrzymywać jako tak zwane BIM Open, aby umożliwić współpracę między różnymi dziedzinami oprogramowania.
Obliczenia częstotliwości kroków dla każdego rodzaju nieregularnych płyt podłogowych lub schodów wymagają złożonych obliczeń. Footfall Analysis wykorzystuje model RFEM oraz wyniki analizy modalnej RF-DYNAM Pro - Natural Vibrations do prognozowania poziomów drgań we wszystkich miejscach na kondygnacji. Dokładne zbadanie dynamicznego zachowania stropu wymaga dokładnej analizy.
Oprogramowanie wykorzystuje najnowocześniejsze procedury analityczne, dzięki czemu użytkownik może wybrać jedną z dwóch najczęściej stosowanych metod obliczeniowych, a mianowicie metodę Concrete Centre Method CCIP-016) lub metodę Construction Institute Method (P354).
- Analiza Footfall łączy się z programem RFEM, wykorzystując geometrię modelu, dzięki czemu użytkownik nie musi tworzyć drugiego modelu specjalnie do analizy Footfall
- Umożliwia użytkownikowi analizę każdego typu konstrukcji, niezależnie od kształtu, materiału lub zastosowania
- Szybkie i dokładne przewidywanie odpowiedzi rezonansowych i impulsowych (przejściowych)
- Zbiorczy pomiar poziomów drgań – analiza VDV
- Intuicyjne dane wyjściowe, które umożliwiają inżynierowi sugerowanie ulepszeń w krytycznych obszarach w ekonomiczny sposób.
- Ocena przekroczenia wartości granicznych zgodnie z BS 6472 i ISO 10137
- Wybór sił wzbudzających: CCIP-016, SCI P354, AISC DG11 do podłóg i schodów
- Krzywe ważenia częstotliwościowego (BS 6841)
- Szybkie sprawdzenie całego modelu lub określonych obszarów
- Analiza dawki drgań (VDV)
- Regulacja minimalnej i maksymalnej częstotliwości chodzenia oraz wagi pieszego
- Dane wejściowe tłumienia wprowadzane przez użytkownika
- Ustawienie liczby kroków dla odpowiedzi rezonansowej poprzez wprowadzenie danych przez użytkownika lub obliczenie przez program
- Wartość graniczna reakcji środowiskowej w oparciu o BS 6472 i ISO 10137
- Ogólne maksymalne współczynniki odpowiedzi i węzły krytyczne
- Analiza rezonansowa (maksymalny współczynnik odpowiedzi, przyspieszenie RMS, węzeł krytyczny, częstotliwość krytyczna)
- Analiza impulsowa (przejściowa) (maksymalny współczynnik odpowiedzi, szczytowe przyspieszenie/prędkość, RMS przyspieszenie/prędkość, węzeł krytyczny, częstotliwość krytyczna)
- Wartości dawki drgań dla analizy rezonansowej i impulsowej
Wykresy
- Współczynnik odpowiedzi a częstotliwość ruchu pieszego
- Udział masy a postacie własne
- Analiza czasowa prędkości
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
