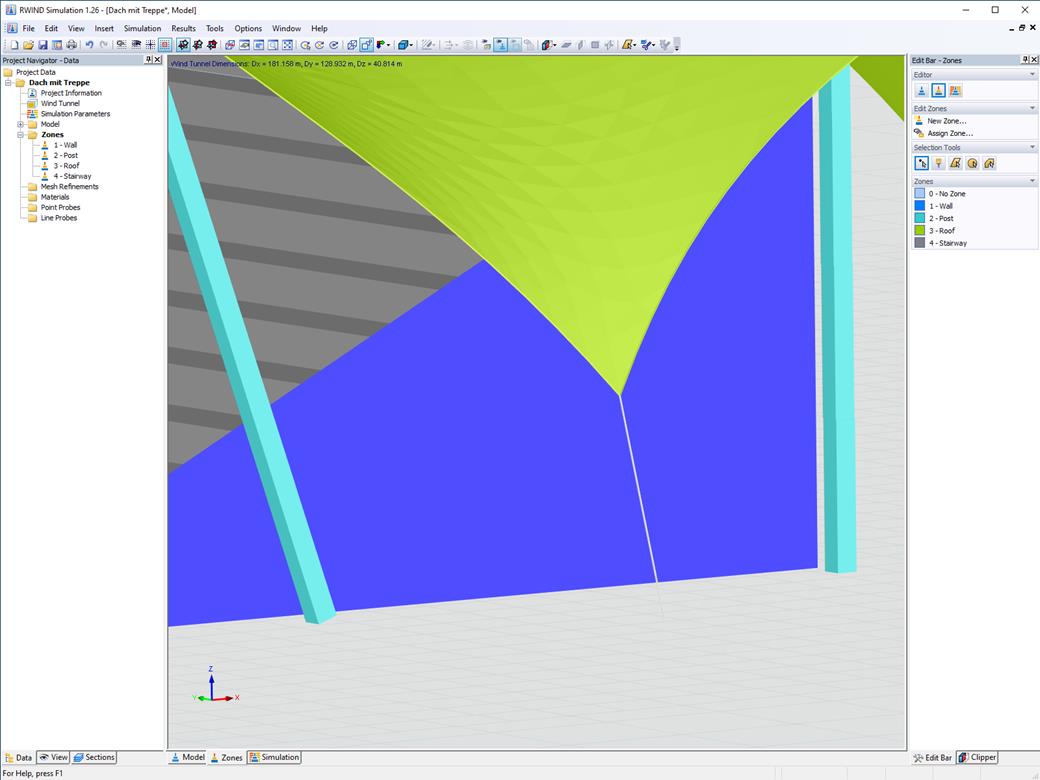

W RWIND Simulation można podzielić model na różne strefy. Z jednej strony, strefom tym można przydzielić różne chropowatości powierzchni. Z drugiej strony umożliwiają lepszą ocenę lokalną wyników.
Czy mają Państwo jakieś pytania?
Długość: 00:00:00 min
Długość: 00:01:05 min
Długość: 00:01:00 min
Długość: 00:01:18 min
.png?mw=350&hash=c2e135cf0fc4e6dc47eeb79b4c254e7d3ecf2b2e)
Ogólne informacje
Długość: 00:00:00 min
Ogólne informacje
Długość: 00:01:02 min
Ogólne informacje
Długość: 00:00:28 min
Stworzenie przykładu walidacyjnego dla obliczeniowej mechaniki płynów (CFD) jest kluczowym krokiem w zapewnieniu dokładności i wiarygodności wyników symulacji. Proces ten polega na porównywaniu wyników symulacji CFD z danymi eksperymentalnymi lub analitycznymi uzyskanymi w rzeczywistych sytuacjach. Celem jest ustalenie, czy model CFD może wiernie odwzorować zjawiska fizyczne, które ma symulować. W tym przewodniku opisano kroki niezbędne do opracowania przykładu walidacyjnego dla symulacji CFD, od wyboru odpowiedniego scenariusza po analizę i porównanie wyników. Skrupulatnie wykonując te kroki, inżynierowie i badacze mogą zwiększyć wiarygodność swoich modeli CFD, torując drogę do ich efektywnego zastosowania w różnych dziedzinach, takich jak aerodynamika, lotnictwo i badania nad środowiskiem.
Kierunek wiatru odgrywa kluczową rolę w kształtowaniu wyników symulacji komputerowej mechaniki płynów (CFD) oraz w projektowaniu konstrukcyjnym budynków i infrastruktury. Jest to decydujący czynnik w ocenie interakcji sił wiatru z konstrukcjami, wpływających na rozkład ciśnienia wiatru, a w konsekwencji na reakcje konstrukcji. Zrozumienie wpływu kierunku wiatru jest niezbędne do opracowywania projektów, które mogą wytrzymać zmienne siły wiatru, zapewniając bezpieczeństwo i trwałość konstrukcji. W uproszczeniu, kierunek wiatru pomaga w precyzyjnym dostosowywaniu symulacji CFD i określaniu wytycznych dotyczących projektowania konstrukcji w celu uzyskania optymalnych osiągów i odporności na efekty wywołane wiatrem.
Zgodność z przepisami budowlanymi, takimi jak Eurokod, jest niezbędna dla zapewnienia bezpieczeństwa, integralności konstrukcji i trwałości budynków i konstrukcji. Obliczeniowa mechanika płynów (CFD) odgrywa istotną rolę w tym procesie, symulując zachowanie płynów, optymalizując projekty i pomagając architektom i inżynierom w spełnieniu wymagań Eurokodu związanych z analizą obciążenia wiatrem, wentylacją naturalną, bezpieczeństwem pożarowym i efektywnością energetyczną. Integrując CFD z procesem projektowania, profesjonaliści mogą tworzyć bezpieczniejsze, wydajniejsze i zgodne z przepisami budynki, które spełniają najwyższe standardy konstrukcyjne i projektowe w Europie.
Ponieważ w Eurokodzie nie uwzględniono wiatru oddziałującego na konstrukcje otwarte z jednej strony, odniesiono się do czterech przypadków z niemieckiej normy DIN 1055, część czwarta.
W RWIND Simulation można podzielić model na różne strefy. Z jednej strony, strefom tym można przydzielić różne chropowatości powierzchni. Z drugiej strony umożliwiają lepszą ocenę lokalną wyników.
.png?mw=512&hash=326ddb2b4595d26528f3df596e3b8cf487887f2d)
Program RWIND Simulation do generowania obciążeń wiatrem w oparciu o CFD posiada wiele wersji językowych, na przykład:
- Niemiecki
- Angielski
- Czeski
- Hiszpański
- Francuski
- Włoski
- Polski
- Portugalski
- Rosyjski
Program RWIND Simulation umożliwia uwzględnienie chropowatości powierzchni modelu poprzez zastosowanie zmodyfikowanego warunku brzegowego ściany. Model numeryczny opiera się na założeniu, że ziarna o określonej średnicy są rozmieszczone równomiernie na powierzchni modelu, podobnie jak w przypadku papieru ściernego. Średnicę ziaren opisuje parametr Ks, a rozkład parametr Cs. Biorąc pod uwagę chropowatość ścian, symulacja numeryczna przepływu wiatru może lepiej odwzorować rzeczywistość.
W symulacji RWIND możliwa jest opcjonalnie dyskretyzacja przestrzeni przepływu pomiędzy komórkami za pomocą teorii drugiego rzędu.
To rozszerzone podejście zazwyczaj daje dokładniejsze wyniki, mimo mniejszej zbieżności.
