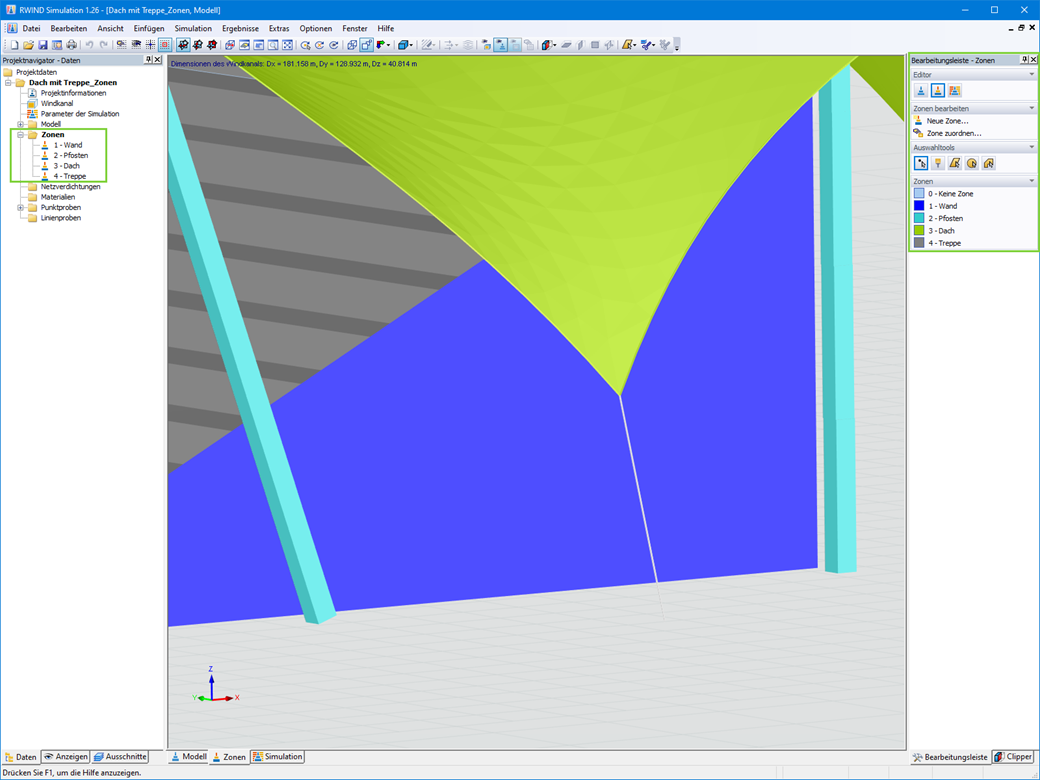

In RWIND Simulation besteht die Möglichkeit, das Modell in verschiedene Zonen zu unterteilen. Zum einen können den Zonen dadurch unterschiedliche Flächenrauheiten zugeordnet werden. Zum anderen besteht dadurch die Möglichkeit, lokale Ergebnisse besser auswerten zu können.
