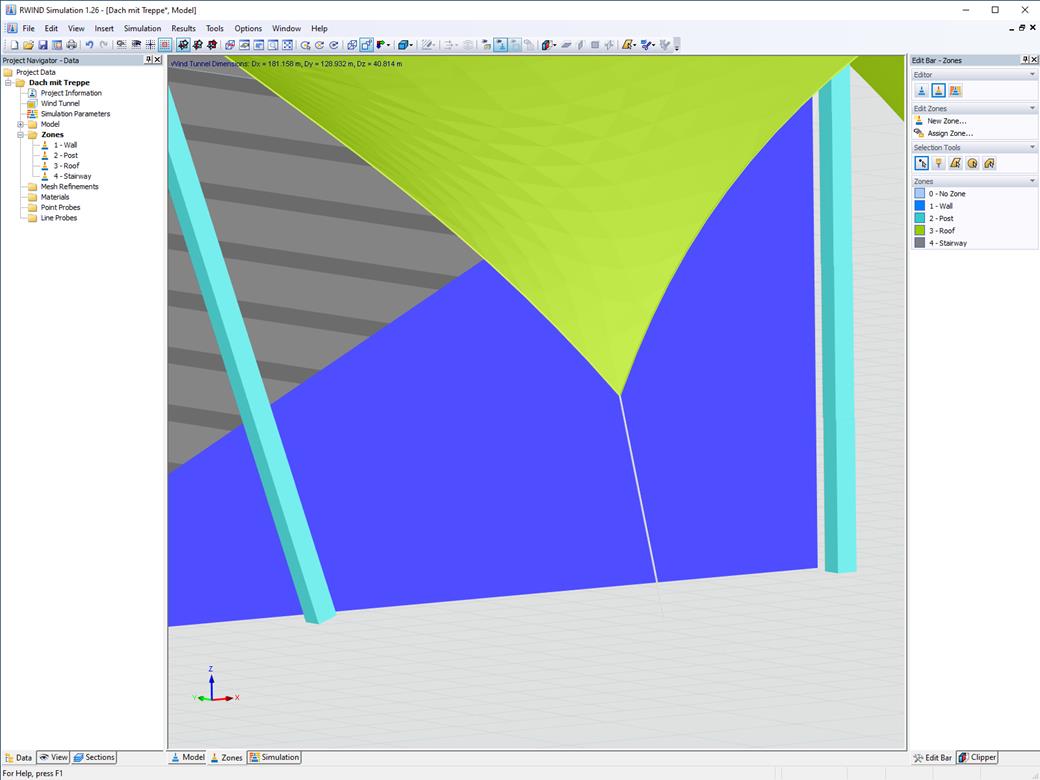

V programu RWIND Simulation máme možnost rozdělit model do různých zón. Zaprvé tak můžeme jednotlivým zónám přiřadit různou drsnost povrchu. Zadruhé tak lze lépe vyhodnotit lokální výsledky.
