Projektowanie konstrukcji betonowych | Pręty i powierzchnie | Wprowadzanie danych

Oprogramowanie Dlubal Software ułatwi Ci wiele etapów pracy. Tym samym powierzchnie, pręty, zbiory prętów, materiały, grubości powierzchni i przekroje zdefiniowane w programie RFEM/RSTAB są wstępnie ustawione tak, aby ułatwić wprowadzanie danych. W celu graficznego wyboru elementów w wielu miejscach programu można użyć funkcji [Wybrać]. Ponadto użytkownik ma dostęp do globalnych bibliotek materiałów i przekrojów.

Powierzchnie lub pręty można pogrupować w 'Konfiguracje', z których każda ma inne parametry obliczeniowe. W ten sposób można efektywnie obliczać różne warianty obliczeniowe, na przykład z uwzględnieniem różnych warunków brzegowych lub zmodyfikowanych przekrojów. Zdziwisz się, o ile szybciej wszystko działa z programem RFEM/RSTAB.

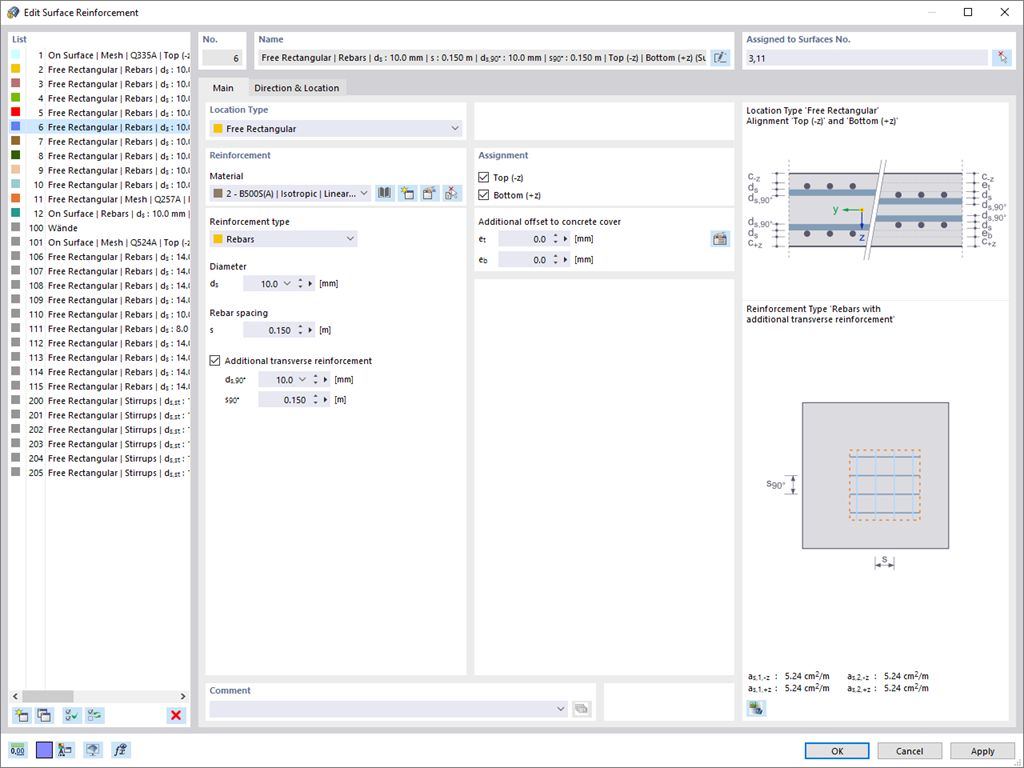

Zbrojenie powierzchni
