Betonbemessung | Stäbe und Flächen | Eingabe

Dlubal-Software macht Ihnen viele Arbeitsschritte leichter, um Sie zu unterstützen. So sind für die erleichterte Dateneingabe die in RFEM/RSTAB definierten Flächen, Stäbe, Stabsätze, Materialien, Flächendicken und Profile voreingestellt. Sie können an vielen Stellen im Programm die [Pick]-Funktion zur grafischen Auswahl nutzen. Außerdem haben Sie Zugriff auf die globalen Material- und Querschnittsbibliotheken.

Flächen bzw. Stäbe können Sie in sogenannte 'Konfigurationen' mit jeweils unterschiedlichen Bemessungsparametern gruppieren. Auf diese Weise wird es Ihnen möglich, beispielsweise ohne viel Aufwand Bemessungsalternativen mit anderen Randbedingungen oder geänderten Querschnitten zu berechnen. Sie werden staunen, wie viel schneller alles mit RFEM/RSTAB funktioniert.

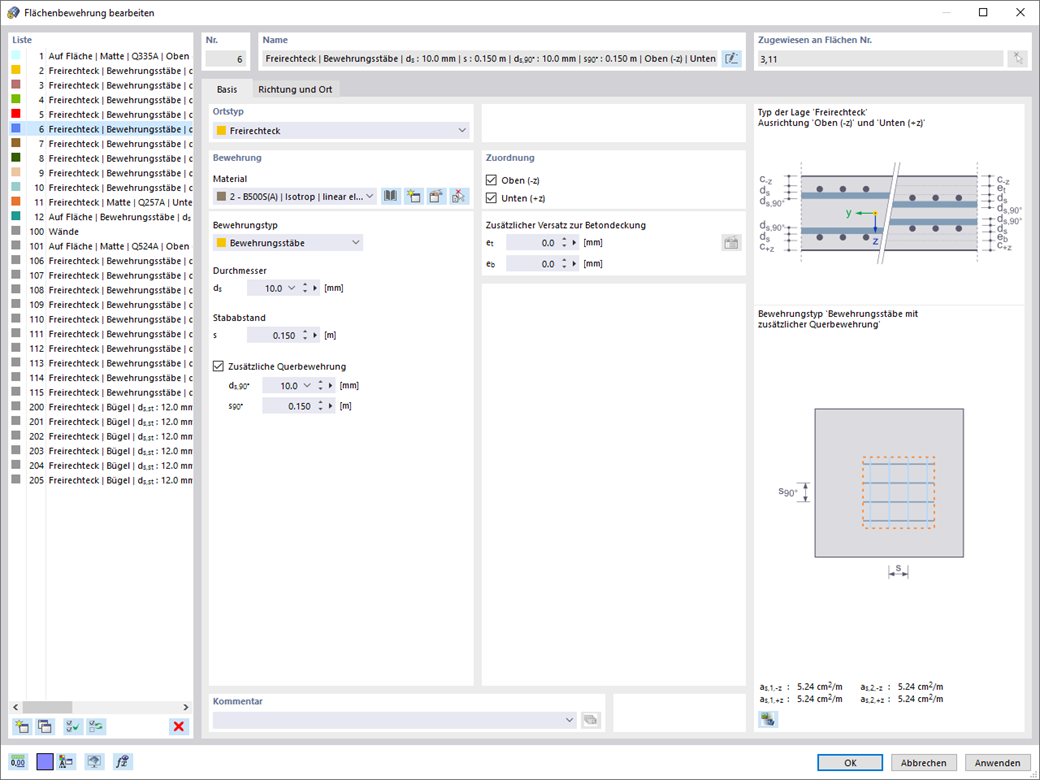

Flächenbewehrung
