Frage:

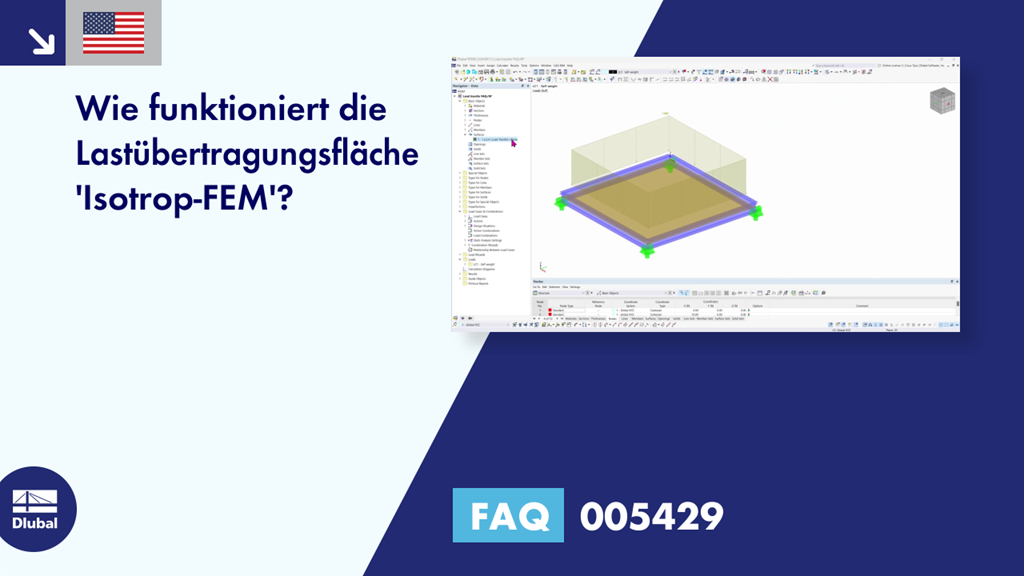

Wie funktioniert die Lastübertragungsfläche "Isotrop | FEM"?
Antwort:
► Bild | Isotrope Lastübertragungsfläche https://www.dlubal.com/de/img/046677
Für die isotrope Lastübertragungsfläche verwendet RFEM die Finite-Elemente-Methode und erstellt ein Teilmodell. Im FEM-Teilmodell wird die Lastübertragungsfläche durch eine starre Fläche ersetzt, wobei alle in die Fläche integrierten Strukturelemente durch starre Lagerungen ersetzt werden. In einer zukünftigen Implementierung wird es möglich sein, die Lagerbedingungen anzupassen. Die Lagerreaktionen im FEM-Teilmodell werden dann nach der Berechnung in Stablasten umgewandelt.
Um die Last nach der Berechnung getrennt als Stablasten anzuzeigen, aktivieren Sie im Zeigen-Navigator die Option "Lasten aus Verteilungsfläche".
► Bild | Lasten getrennt auf Stäben anzeigen https://www.dlubal.com/de/img/046678
