Moduł dodatkowy dla RFEM 5
RF-SOILIN

Moduł dodatkowy RF-SOILIN umożliwia określanie sprężystego podłoża na podstawie warstw gruntu. Zapewnia on rozszerzalną bibliotekę właściwości gruntu i uwzględnia kilka próbek gruntu w różnych miejscach wewnątrz i na zewnątrz budynku. Ponadto uwzględniane są poziomy wody gruntowej oraz wpływ wykopów budowlanych i stałej warstwy gruntu.

Wyniki obejmują definiowanie wykresów naprężeń i osiadań oraz ich graficzne przedstawienie.

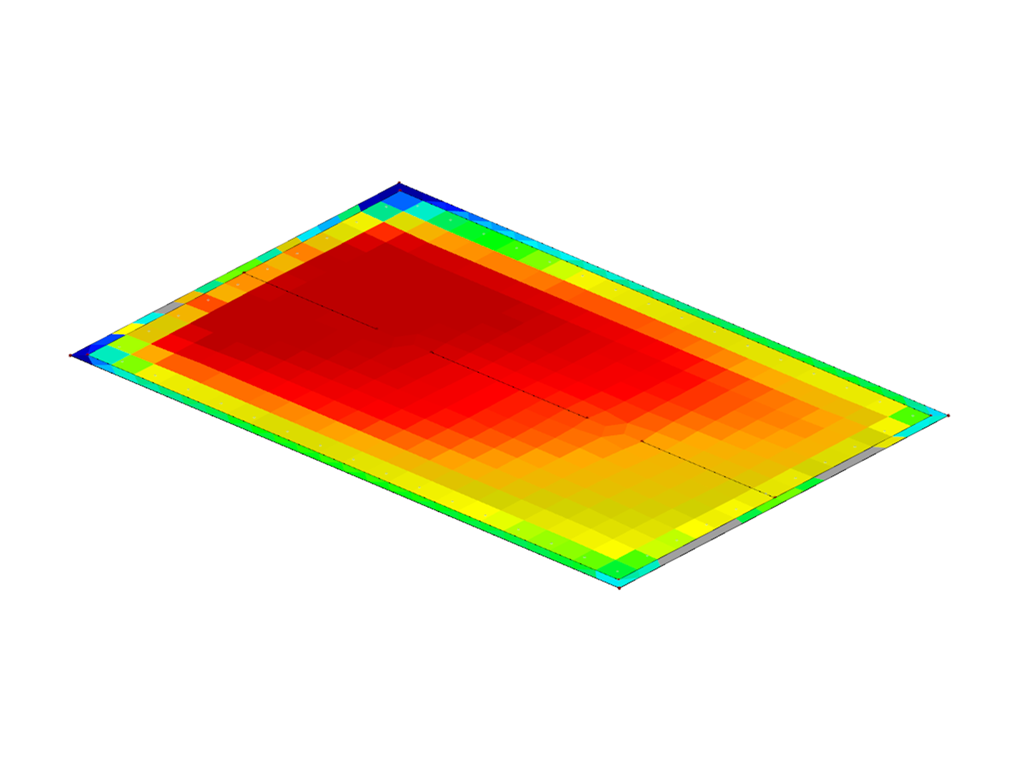

Definiowanie parametrów fundamentu na podstawie danych dotyczących gruntu

Ogółem: 4

RF-SOILIN (en) | Funkcje

Realistyczne odwzorowanie interakcji między budynkiem a gruntem
Biblioteka parametrów gruntowych z możliwością rozszerzania

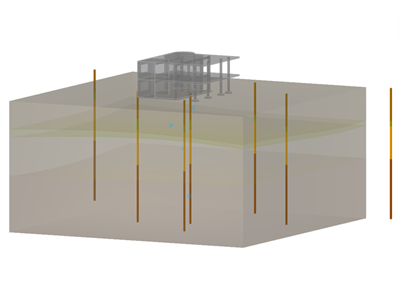

Możliwość uwzględniania wielu próbek gruntu z różnych lokalizacji, także poza obrysem budynku
Uwzględnienie zwierciadła wody gruntowej oraz efektów ubocznych spowodowanych wykopem i zbryleniem najniższej warstwy gruntu
Określanie współczynników podłoża sprężystego
Określanie i przedstawianie wykresów naprężeń oraz osiadań w punktach rastru

RF-SOILIN (en) | Wprowadzanie danych

Warstwy gruntu definiowane są w przejrzystym oknie wprowadzania danych. Biblioteka z możliwością rozszerzania ułatwia wybór właściwości gruntu.

Sprężystość można zdefiniować za pomocą modułu sztywności lub modułu sprężystości ze współczynnikiem Poissona. Istnieje możliwość zdefiniowania dowolnej liczby warstw gruntu. Warstwy można przydzielić do budynku graficznie lub poprzez wprowadzenie odpowiednich współrzędnych.

RF-SOILIN (en) | Obliczenia

Współczynniki podłoża sprężystego są obliczane nieliniową metodą iteracyjną. Moduł określa współczynniki podłoża sprężystego dla każdego elementu z osobna. Są one zależne od odkształcenia.

RF-SOILIN (en) | Wyniki

Obliczone naprężenia i osiadania są wyświetlane w oknach wyników. Ponadto istnieje możliwość oceny wyników w sposób graficzny. Grafika przedstawia położenie i układ warstw próbek gruntu w celu wyjaśnienia wyników.

Współczynniki podłoża sprężystego wyświetlane są w końcowym oknie wyników. Możliwa jest również ocena graficzna.
