RF-STEEL BS

Moduł dodatkowy RF-STEEL BS przeprowadza obliczenia stanu granicznego nośności i użytkowalności prętów stalowych zgodnie z normami brytyjskimi (Eurokod 3 wraz z załącznikiem).

Ten moduł dodatkowy umożliwia wymiarowanie prętów i zbiorów prętów z uwzględnieniem rozciągania, ściskania, zginania, ścinania i kombinacji sił wewnętrznych. Es beinhaltet Stabilitätsnachweise für Biegeknicken und Biegedrillknicken, automatische Ermittlung kritischer Knicklasten und Biegedrillknickmomente sowie Querschnittsoptimierung. Ofertę uzupełnia szeroka gama dostępnych przekrojów i obszerna dokumentacja wyników.

Wymiarowanie prętów stalowych zgodnie z BS 5950-1:2000 (norma brytyjska) lub BS EN 1993-1-1 (EC 3: Załącznik brytyjski)

Ogółem: 3

RF-/STEEL BS | Funkcje

Projektowanie na rozciąganie, ściskanie, zginanie, ścinanie i połączone oddziaływania sił wewnętrznych
Weryfikacja stateczności przy zginaniu i przy skręcaniu z wygięciem
Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznego momentu skręcania z wygięciem za pomocą specjalnego zintegrowanego programu MES (analiza wartości własnych) dla ogólnych warunków obciążenia i podparcia
Możliwość dyskretnego podparcia bocznego dźwigarów
Automatyczna klasyfikacja przekrojów
Weryfikacja odkształceń (użytkowalności)
Optymalizacja przekrojów
Szeroki wybór dostępnych przekrojów, takich jak: walcowane profile dwuteowe, ceowniki, profile prostokątne zamknięte, kątowniki, kątowniki równoległe (w układzie stopka do stopki), teowniki. Profile spawane: kształt I (symetryczne i niesymetryczne względem mocnej osi), ceowniki (symetryczne względem mocnej osi), profile prostokątne zamknięte, kątowniki, rury okrągłe, pręty okrągłe
Przejrzyste tabele wyników
Rozbudowana dokumentacja wyników z odniesieniami do stosowanych równań obliczeniowych zgodnych z normą
Wszechstronne opcje filtrowania i sortowania wyników, w tym listowanie według prętów, przekrojów, lokalizacji x lub według przypadków obciążeń / kombinacji obciążeń / kombinacji wyników
Tabela wyników dla smukłości prętów i decydujących oddziaływań sił wewnętrznych
Lista materiałowa z podaniem masy i objętości
Płynna integracja z RFEM/RSTAB
Jednostki metryczne i imperialne

Praca z programem RF-/STEEL BS

Dane wejściowe w RFEM/RSTAB dotyczące materiału, obciążeń i kombinacji muszą być wprowadzone zgodnie z koncepcją projektowania wg normy BS 5950 (lub Eurokod). W bibliotece materiałów RFEM/RSTAB zawarte są odpowiednie materiały dla BS 5950 i Eurokodu.

RFEM/RSTAB umożliwia automatyczne generowanie odpowiednich kombinacji zgodnie z BS 5950 (lub Eurokod). Wszystkie kombinacje mogą być jednak również ręcznie generowane w RFEM/RSTAB. W module RF-/STAHL BS wybiera się oprócz prętów i zestawów prętów do sprawdzenia nośności najpierw przypadki obciążeń, kombinacje obciążeń i wyników do oceny.

W kolejnych krokach można dostosować ustawienia domyślne dla bocznych podpór pośrednich i długości wyboczenia. Przy zastosowaniu zestawów prętów można dla każdego węzła pośredniego pojedynczego pręta zdefiniować indywidualne warunki podporowe i ekscentryczności. Specjalne narzędzie FEM określa wewnętrznie obciążenia krytyczne i momenty potrzebne do sprawdzania stateczności dla tych sytuacji.

RF-/STEEL BS | Wyniki

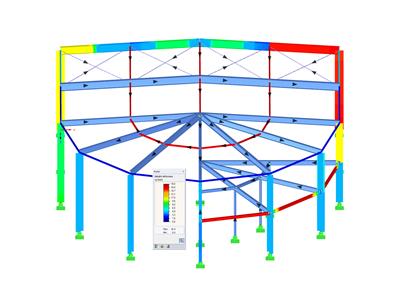

W pierwszej tabeli wyników można uzyskać maksymalny stopień wykorzystania z odpowiadającym mu kryterium weryfikacji dla każdego obliczanego przypadku obciążenia (kombinacji obciążeń / kombinacji wyników).

W kolejnych tabelach wyników wszystkie szczegółowe wyniki są tematycznie wymienione w rozwijalnych menu drzewiastych. Wszystkie wyniki pośrednie wzdłuż prętów można odczytać w każdym punkcie. Dzięki temu można dokładnie prześledzić, jak moduł przeprowadza poszczególne weryfikacje.

Wszystkie dane modułu są częścią protokołu wydruku RFEM/RSTAB. Zawartość protokołu oraz pożądana szczegółowość wyników dla poszczególnych weryfikacji mogą być dokładnie wybrane.
