Bemessung von Stahlstäben nach BS 5950-1:2000 (britische Norm) oder BS EN 1993-1-1 (EC 3: britischer Anhang)
Gesamtanzahl: 3
RF-/STAHL BS | Leistungsmerkmale
- Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen
- Stabilitätsnachweis für Biegeknicken und Biegedrillknicken
- Automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes über ein spezielles integriertes FEM-Programm (Eigenwertermittlung) für allgemeine Belastung und Lagerungsbedingungen
- Möglichkeit einer diskreten seitlichen Stützung für Träger
- Automatische Querschnittsklassifizierung
- Nachweis für Verformungen (Gebrauchstauglichkeit)
- Querschnittsoptimierung
- Große Auswahl an verfügbaren Querschnitten, wie z.B. gewalzte I-Profile, U-Profile, Rechteck-Hohlprofile, Winkel, Doppelwinkel (Anordnung Flansch an Flansch), T-Profile. Schweißprofile: I-förmig (symmetrisch und unsymmetrisch um die starke Achse), U-Profile (symmetrisch um die starke Achse), Rechteck-Hohlprofile, Winkel, Rundrohre, Rundstäbe
- Klar gegliederte Ergebnistabellen
- Umfassende Ergebnisdokumentation mit Verweisen auf verwendete Nachweisgleichungen aus der Norm
- Vielseitige Filter- und Sortieroptionen für Ergebnisse inklusive Auflistung stabweise, querschnittweise, x-stellenweise oder nach Lastfällen / Lastkombinationen / Ergebniskombinationen
- Ergebnistabelle für Stabschlankheiten und maßgebenden Schnittgrößen
- Stückliste mit Gewichts- und Volumenangaben
- Nahtlose Integration in RFEM/RSTAB
- Metrische und imperiale Einheiten
Arbeiten mit RF-/STAHL BS
Die Eingaben in RFEM/RSTAB bezüglich Material, Lasten und Kombinationen müssen dem Bemessungskonzept des BS 5950 (bzw. Eurocode) entsprechend eingegeben sein. In der RFEM/RSTAB-Materialbibliothek sind die passenden Materialien für BS 5950 und Eurocode bereits enthalten.
RFEM/RSTAB ermöglicht eine automatische Erzeugung der passenden Kombinationen nach BS 5950 (bzw. Eurocode). Alle Kombinationen können aber auch manuell in RFEM/RSTAB erzeugt werden. Im Modul RF-/STAHL BS wählt man neben den zu bemessenden Stäben und Stabzügen zunächst die zu bemessenden Lastfälle, Last- und Ergebniskombinationen aus.
In den nächsten Schritten können die Voreinstellungen für seitliche Zwischenlager und Knicklängen angepasst werden. Bei der Verwendung von Stabzügen können an jedem Zwischenknoten der Einzelstäbe individuelle Lagerbedingungen und Exzentrizitäten definiert werden. Ein spezielles FEM-Tool bestimmt programmintern dann die kritischen Lasten und Momente, die für den Stabilitätsnachweis für diese Situationen benötigt werden.

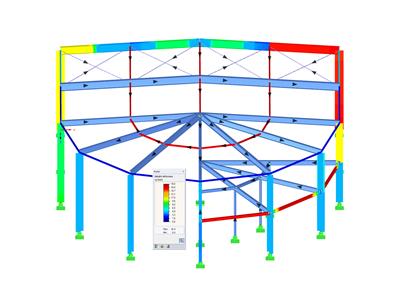

RF-/STAHL BS | Ergebnisausgabe
In der ersten Ergebnistabelle erhält man den maximalen Ausnutzungsgrad mit zugehörigen Nachweis pro bemessenem Lastfall (Lastkombination / Ergebniskombination).
In den weiteren Ergebnistabellen werden alle Detailergebnisse thematisch in erweiterbaren Baummenüs aufgeführt. Alle Zwischenergebnisse entlang der Stäbe können an jeder Stelle abgelesen werden. Dadurch kann genau nachvollzogen werden, wie das Modul die einzelnen Nachweise führt.
Die gesamten Moduldaten sind Teil des RFEM/RSTAB-Ausdruckprotokolls. Der Inhalt des Protokolls und die gewünschte Tiefe der Ausgabe für die einzelnen Nachweise lassen sich gezielt selektieren.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)
Webshop
Konfigurieren Sie Ihr individuelles Programmpaket und erfahren Sie alle Preise online!
Berechnen Sie Ihren Preis
Gesamtbetrag 1.930,00 USD
Der Preis ist gültig für Vereinigte Staaten.
Integrierte Normen für die Stahlbemessung
Normen für die Stahlbemessung
EN 1993-1-1:2005 + AC:2009 (Eurocode 3)
EN 1993-1-3:2010 (Eurocode 3 | kaltgeformte Profile)
SIA 263 | 2013-01 (Schweizer Norm)
BS 5950 | 2001-05 (britische Norm)
AISC 360-22 (US-Norm)
AISC 360-16 (US-Norm)
AISC 360-10 (US-Norm)
AISC 341-22 (US-Norm | Erdbeben)
AISC 341-16 (US-Norm | Erdbeben)
AISI S100-16 (US-Norm | kaltgeformte Profile)
IS 800 | 2007-12 (indische Norm)
GB 50017 | 2017-12 (chinesische Norm)
GB 50018 | 2002-09 (chinesische Norm | kaltgeformte Profile)
GB 51022 - 2015 (chinesische Norm)
CSA S16-19 (kanadische Norm)
CSA S16-14 (kanadische Norm)
CSA S136-16 (R2021) (kanadische Norm | kaltgeformte Profile)
AS 4100 | 2020-08 (australische Norm)
SP 16.13330 | 2017-02 + Rev. 1 | 2019, Rev. 2 | 2020 (russische Norm)
NBR 8800 | 2008-08 (brasilianische Norm)
SANS 10162-1 | 2011-05 (südafrikanischen Norm)
Anhänge für EN 1993-1-1
DIN EN 1993-1-1/NA:2016-04 (Deutschland)
ÖNORM EN 1993-1-1/NA:2015-12 (Österreich)
SN EN 1993-1-1/NA:2016-07 (Schweiz)
BDS EN 1993-1-1/NA:2015-10 (Bulgarien)
BS EN 1993-1-1/NA:2016-07 (Vereinigtes Königreich)
CEN EN 1993-1-1/2015-06 (Europäische Union)
CYS EN 1993-1-1/NA:2015-07 (Zypern)
CSN EN 1993-1-1/NA:2016-06 (Tschechische Republik)
DS EN 1993-1-1/NA:2015-07 (Dänemark)
ELOT EN 1993-1-1/NA:2017-01 (Griechenland)
EVS EN 1993-1-1/NA:2015-08 (Estland)
HRN EN 1993-1-1/NA:2016-03 (Kroatien)
I.S. EN 1993-1-1/NA:2016-03 (Irland)
ILNAS EN 1993-1-1/NA:2015-06 (Luxemburg)
IST EN 1993-1-1/NA:2015-11 (Island)
LST EN 1993-1-1/NA:2017-01 (Litauen)
LVS EN 1993-1-1/NA:2015-10 (Lettland)
MS EN 1993-1-1/NA:2010-01 (Malaysia)
MSZ EN 1993-1-1/NA:2015-11 (Ungarn)
NBN EN 1993-1-1/NA:2015-07 (Belgien)
NEN EN 1993-1-1/NA:2016-12 (Niederlande)
NF EN 1993-1-1/NA:2016-02 (Frankreich)
NP EN 1993-1-1/NA:2009-03 (Portugal)
NS EN 1993-1-1/NA:2015-09 (Norwegen)
PN EN 1993-1-1/NA:2015-08 (Polen)
SFS EN 1993-1-1/NA:2015-08 (Finnland)
SIST EN 1993-1-1/NA:2016-09 (Slowenien)
SR EN 1993-1-1/NA:2016-04 (Rumänien)
SRPS EN 1993/NA:2021-02 (Serbien)
SS EN 1993-1-1/NA:2019-05 (Singapur)
SS EN 1993-1-1/NA:2015-06 (Schweden)
STN EN 1993-1-1/NA:2015-10 (Slowakei)
TKP EN 1993-1-1/NA:2015-04 (Weißrussland)
UNE EN 1993-1-1/NA:2016-02 (Spanien)
UNI EN 1993-1-1/NA:2015-08 (Italien)
