Posouzení ocelových prutů podle BS 5950-1:2000 (britská norma) nebo BS EN 1993-1-1 (EC 3: britská příloha)
Anglicky | Základní funkce
- Posouzení na tah, tlak, ohyb, smyk a kombinované vnitřní síly
- Posouzení stability pro prostorový vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití nespojitých příčných podpor pro nosníky
- Automatická klasifikace průřezů
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- K dispozici je široká škála průřezů, jako jsou válcované I-profily, C-profily, obdélníkové duté profily, úhelníky, dvojité úhelníky (uspořádání pásnice na pásnici), T-profily. Svařované profily: I-profily (symetrický, asymetrický kolem hlavní osy), U-profily (symetrické kolem hlavní osy), obdélníkové duté průřezy, úhelníky, kulaté trubky a kulaté tyče
- Členěné výsledkové tabulky
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech, místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
Práce s RF-/STEEL BS
Vstupy v RFEM/RSTAB týkající se materiálů, zatížení a kombinací musí být zadány v souladu s projekčním konceptem BS 5950 (případně Eurocode). V materiálové knihovně RFEM/RSTAB jsou již zahrnuty odpovídající materiály pro BS 5950 a Eurocode.
RFEM/RSTAB umožňuje automatické generování odpovídajících kombinací dle BS 5950 (případně Eurocode). Všechny kombinace však lze také vytvářet ručně v RFEM/RSTAB. V modulu RF-/STAHL BS se kromě prutů a soustav prutů, které mají být posuzovány, nejprve vybírají posuzované zatěžovací stavy, zatěžovací a výsledkové kombinace.
V následujících krocích lze upravit přednastavení pro boční ukládání a délky vzpěru. Při použití soustav prutů lze v každém meziknode jednotlivých prutů definovat individuální podmínky uložení a excentricity. Speciální FEM nástroj pak interně vypočítá kritická zatížení a momenty, které se pro stabilitní posouzení těchto situací potřebují.
Anglicky | Výsledky

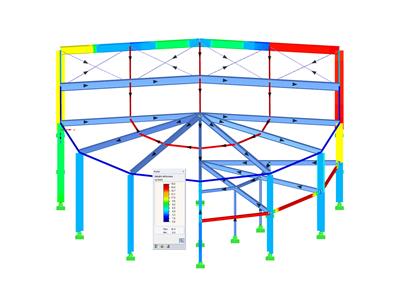

První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
