Moduł dodatkowy dla RSTAB 8
TIMBER SANS

TIMBER SANS przeprowadza obliczenia konstrukcji drewnianych z uwzględnieniem stanu granicznego nośności, użytkowalności i odporności ogniowej zgodnie z normą południowoafrykańską. Uwzględnione są metody obliczeń według LSD (Projektowanie stanów granicznych) i ASD (Projektowanie dopuszczalnych naprężeń).

Moduł dodatkowy TIMBER SANS zawiera obszerną bibliotekę przekrojów z rozszerzalną biblioteką materiałów z wartościami wytrzymałości określonymi w normie. Oprócz analizy naprężeń, TIMBER SANS przeprowadza analizę stateczności prętów zgodnie z metoda prętów równoważnych lub zgodnie z analizą drugiego rzędu. Ponadto, możliwe jest przeprowadzanie obliczeń stanu granicznego użytkowalności i odporności ogniowej.

Wymiarowanie drewnianych prętów zgodnie z SANS 10163‑1:2003 i SANS 10163‑2:2001

Ogółem: 4

Moduł dodatkowy RF-/TIMBER SANS dla programu RFEM/RSTAB | Wymiarowanie prętów drewnianych zgodnie z SANS 10163 (norma południowoafrykańska)

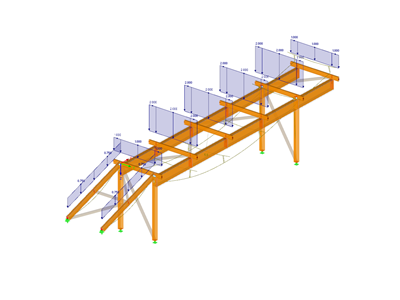

Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | Funkcje

Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
Analiza stateczności dla zwichrzenia i wyboczenia według metody pręta zastępczego lub analizy drugiego rzędu
Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
Południowoafrykańska biblioteka materiałów i przekrojów
Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
Optymalizacja przekroju z możliwością eksportu do RFEM/RSTAB
Opcjonalny import długości efektywnych z modułów dodatkowych RSBUCK lub RF‑STABILITY
Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
Uwzględnienie wpływu warunków wilgotności drewna
Wizualizacja kryteriów obliczeniowych modelu RFEM/RSTAB
Eksport danych do MS Excel

Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | Wprowadzanie danych

Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej. Materiały w RFEM/RSTAB są wstępnie ustawiane a następnie mogą być wprowadzone do RF‑/TIMBER SANS. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.

Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

Okno 1.8 Długości efektywne - Zbiory prętów

Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | obliczenia

Podczas określania wytrzymałości przekroju, program RF-/TIMBER CSA analizuje rozciąganie i ściskanie wzdłuż włókien, zginanie, zginanie i rozciąganie/ściskanie, jak również ścinanie.

Elementy konstrukcyjne z możliwością wyboczenia i zwichrzenia są analizowane według metody pręta zastępczego, wówczas program rozpatruje ściskanie osiowe, zginanie wraz z lub bez siły ściskającej, jak również zginanie i rozciąganie. Ugięcie określane jest dla wewnętrznych przęseł i wsporników, a następnie porównywane z maksymalnymi dopuszczalnymi wartościami.

Oddzielne przypadki obliczeniowe umożliwiają elastyczną analizę wybranych prętów, zbiorów prętów i oddziaływań, a także dla poszczególnych analiz stateczności. Analiza stateczności, czas trwania obciążenia w warunkach pożaru, smukłość prętów i ugięcie graniczne mogą być dostosowywane zgodnie z potrzebami.

Graficzne wyświetlanie wyników obliczeń RF-/TIMBER SANS w RFEM

Graficzne przedstawienie wyników obliczeń z RF-/TIMBER SANS w RFEM | Wyniki

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są uporządkowane według przypadków obciążenia, przekrojów, prętów i zbiorów prętów.

Jeżeli analiza nie powiedzie się, odpowiednie przekroje można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przesłać do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
