CC1

Ouvrez la liste des cas de charge dans la barre d'outils. Sélectionnez ensuite CC1 pour définir ce cas de charge comme courant.

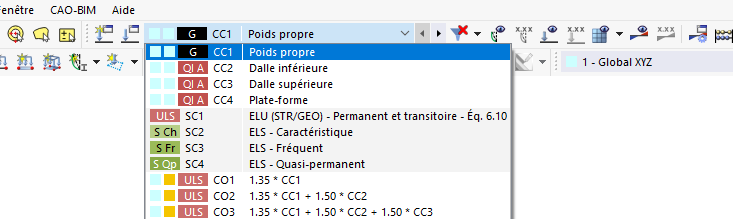

01 Définition du cas de charge actuel

Outre le poids propre du modèle, qui est pris en compte automatiquement (voir le chapitre Cas de charge), le poids de la dalle doit être considéré pour les dalles en béton. Cliquez sur le bouton dans la barre d'outils pour définir les charges sur ces surfaces.

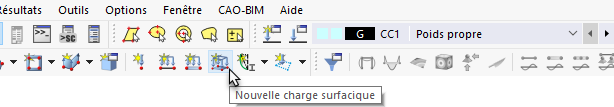

03 Bouton « Nouvelle charge surfacique »

Dans la zone « Paramètres » de la boîte de dialogue « Nouvelle charge surfacique », entrez la valeur 0.75 kN/m² (voir le chapitre Système et charges) (1).

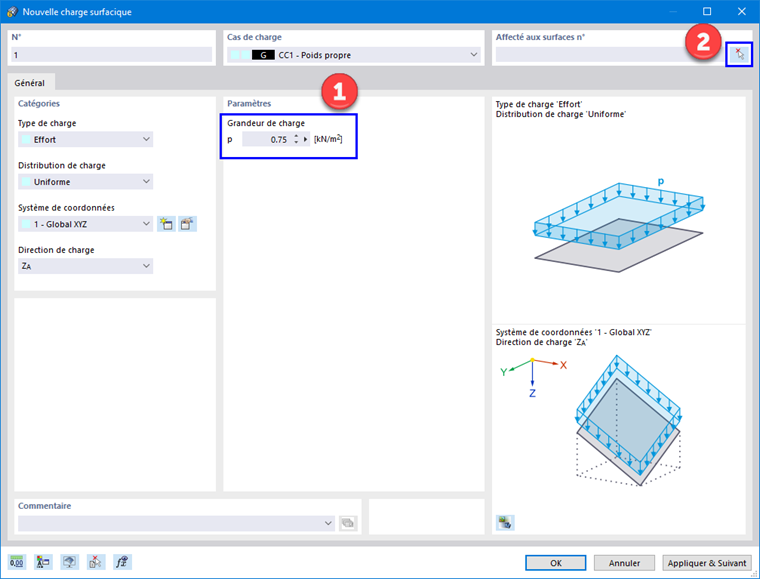

04 Boîte de dialogue « Nouvelle charge surfacique »

Cliquez ensuite sur le bouton dans la zone « Assignée aux surfaces » pour sélectionner les deux dalles (n° 4 et 5).

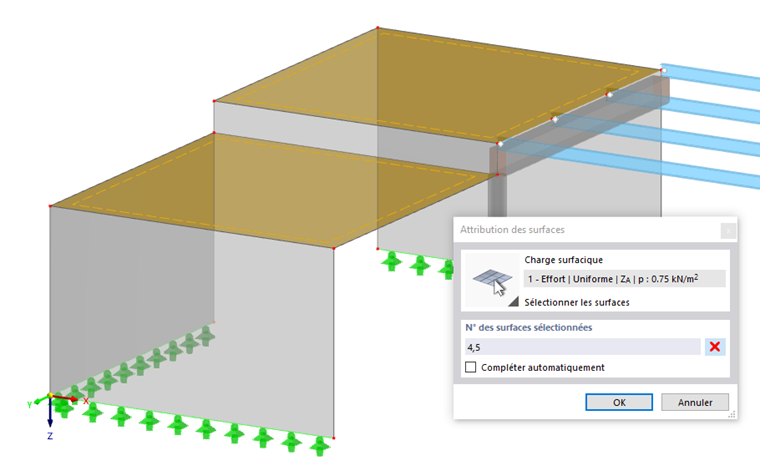

06 Sélection des dalles

Cliquez ensuite sur OK pour revenir à la boîte de dialogue « Nouvelle charge surfacique ».

Au lieu de cliquer sur OK (ce qui fermerait la boîte de dialogue), vous avez la possibilité de continuer à définir les charges surfaciques grâce à l'option Appliquer & Suivant.

Les charges sont appliquées aux deux dalles.
