ZS1

Otevřete seznam zatěžovacích stavů v panelu nástrojů. Výběrem ZS1 nastavíme tento zatěžovací stav jako aktuální.

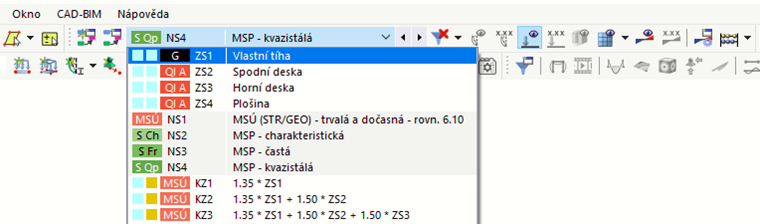

Nastavení aktuálního zatěžovacího stavu

Kromě vlastní tíhy modelu, která se zohledňuje automaticky (viz kapitola Zatěžovací stavy), je třeba u betonových desek zohlednit také hmotnost podlaží. Pomocí tlačítka v panelu nástrojů definujeme zatížení na tyto plochy.

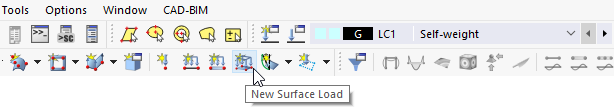

Tlačítko "Nové zatížení na plochu"

V sekci 'Parametry' dialogu 'Nové zatížení na plochu' je třeba zadat hodnotu 0,75 kN/m² (viz kapitola Systém a zatížení) (1).

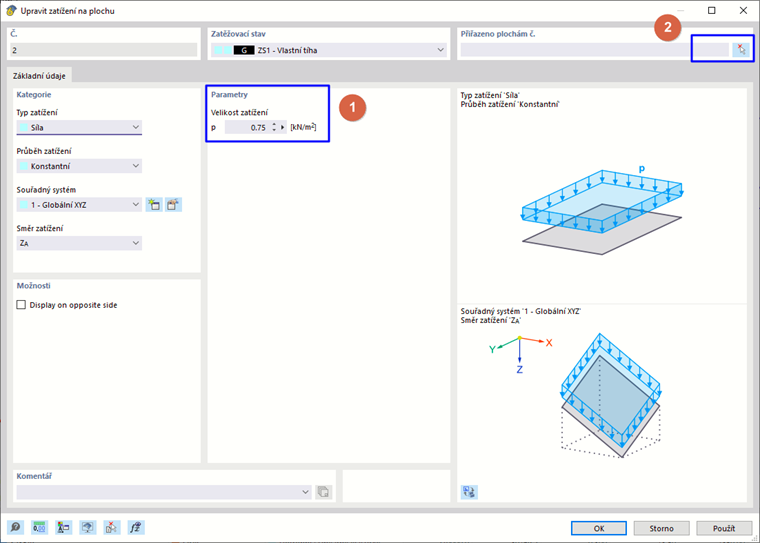

Dialog „Nové zatížení na plochu“

Poté kliknutím na tlačítko v oblasti 'Přiřazeno plochám' (2) vybereme dvě desky (č. 4 a 5 ).

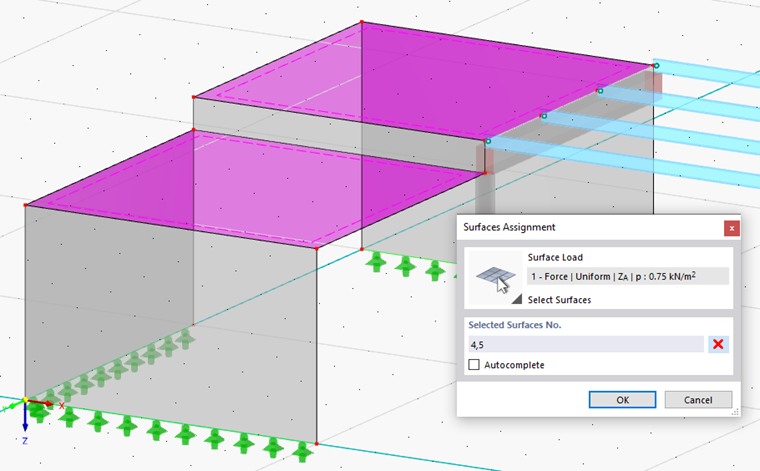

Výběr desky

Po kliknutí na tlačítko OK se vrátíme do dialogu 'Nové zatížení na plochu'.

Místo kliknutí na tlačítko OK (čímž by se dialog zavřel) pokračujeme v zadávání zatížení na plochu pomocí tlačítka Použít & další.

Zatížení budou působit na obě desky.
