LC1

Otwórz listę przypadków obciążeń na pasku narzędzi. Następnie wybierz LC1, aby ustawić ten przypadek obciążenia jako bieżący.

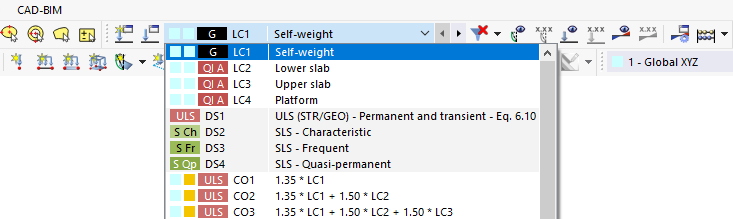

Ustawianie bieżącego przypadku obciążenia

Oprócz ciężaru własnego modelu, który jest uwzględniany automatycznie (zobacz rozdział Load Cases), należy uwzględnić ciężar podłogi dla płyt betonowych. Kliknij przycisk na pasku narzędzi, aby zdefiniować obciążenia na tych powierzchniach.

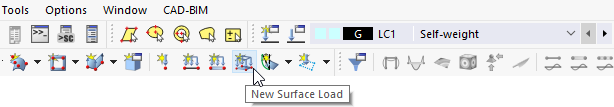

Przycisk "Nowe obciążenie powierzchniowe"

W obszarze 'Parametry' w oknie dialogowym 'Nowe Obciążenie Powierzchniowe' wprowadź wartość 0.75 kN/m² (zobacz rozdział System and Loads) (1).

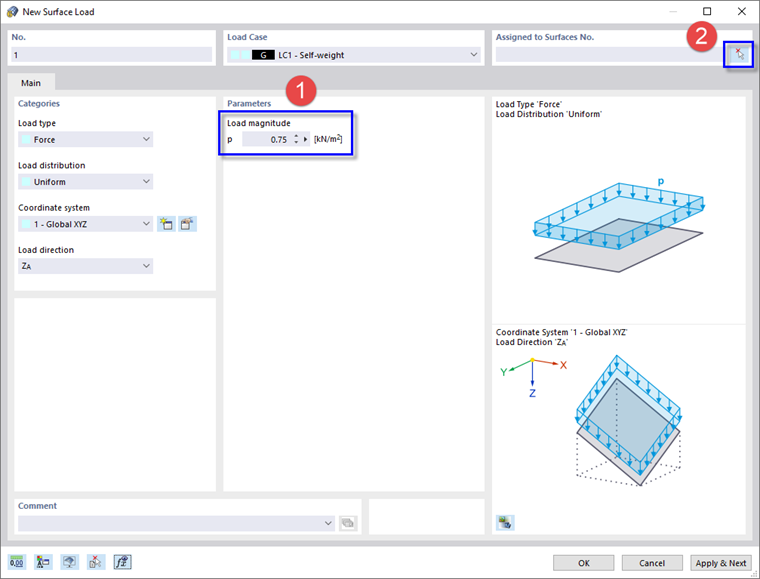

Okno dialogowe "Nowe obciążenie powierzchniowe"

Następnie kliknij przycisk w obszarze 'Przypisane do Powierzchni' (2), aby wybrać dwie płyty (nr 4 i 5).

Wybór płyt

Kliknij OK, aby powrócić do okna dialogowego 'Nowe Obciążenie Powierzchniowe'.

Zamiast klikać OK (co zamknęłoby okno dialogowe), kontynuuj definiowanie obciążeń powierzchniowych, klikając Zastosuj i Następny.

Obciążenia są stosowane do dwóch płyt.
