CC1

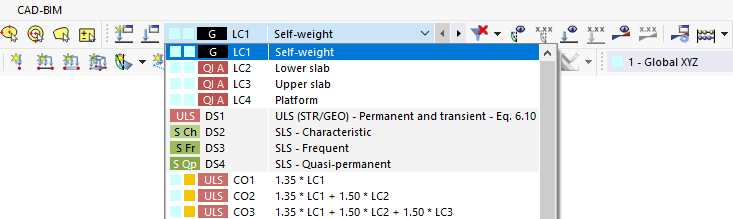

Aprire l'elenco dei casi di carico sulla barra degli strumenti. Quindi selezionare CC1 per impostare questo caso di carico come corrente.

01 Impostazione del caso di carico corrente

Oltre al peso proprio del modello che è considerato automaticamente (vedi il capitolo Casi di carico), per le solette di calcestruzzo è necessario considerare il peso del solaio. Cliccare il pulsante sulla barra degli strumenti per definire i carichi su quelle superfici.

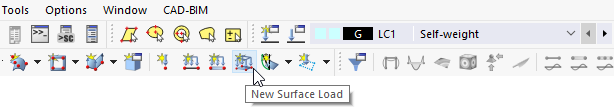

03 Pulsante "Nuovo carico della superficie"

Nell'area 'Parametri' della finestra di dialogo 'Nuovo carico della superficie', inserire il valore di 0,75 kN/m² (consultare il capitolo Sistema e carichi) (1).

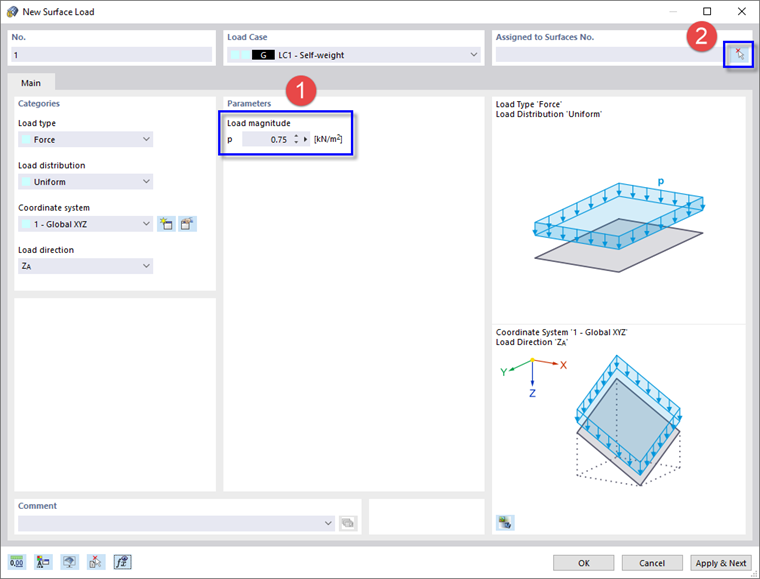

04 Finestra di dialogo "Nuovo carico della superficie"

Quindi fare clic sul pulsante nell'area 'Assegna alle superfici' (2) per selezionare le due solette (nr. 4 e 5).

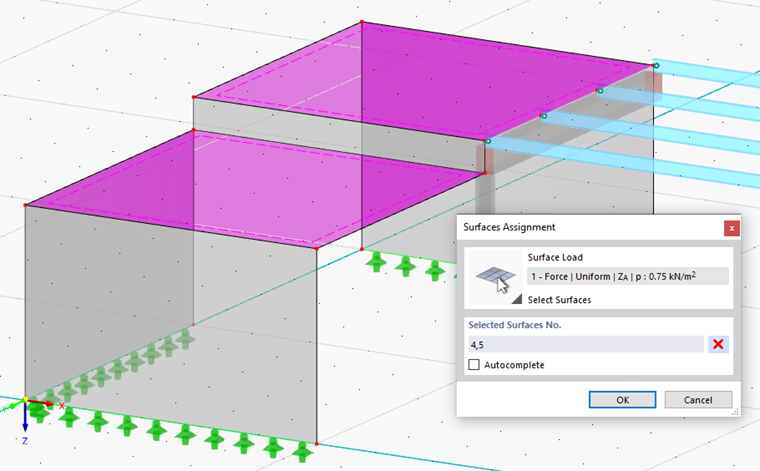

06 Selezione dei solai

Fare clic su OK e tornare alla finestra di dialogo 'Nuovo carico della superficie'.

Anziché fare clic su OK (che chiuderebbe la finestra di dialogo), continua a definire i carichi delle superfici facendo clic su Applica e Avanti.

I carichi sono applicati alle due solette.
