LF1

Öffnen Sie die Liste der Lastfälle in der Symbolleiste. Wählen Sie dann LF1 aus, um ihn als den aktuellen Lastfall einzustellen.

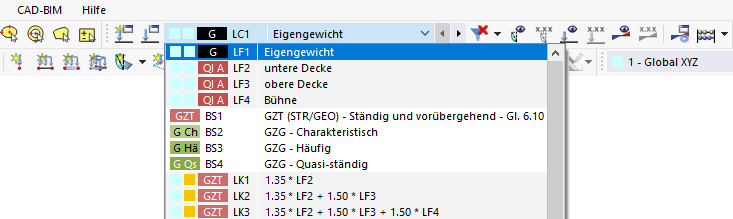

Aktuellen Lastfall einstellen

Neben dem Eigengewicht des Modells, welches automatisch berücksichtigt wird (siehe Kapitel Lastfälle), ist bei den Betonplatten das Gewicht der Decke zu berücksichtigen. Klicken Sie auf die Schaltfläche in der Symbolleiste, um die Lasten auf diesen Flächen zu definieren.

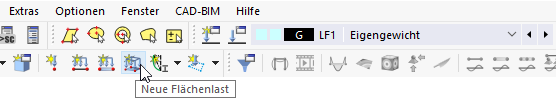

Schaltfläche 'Neue Flächenlast'

Im Dialogabschnitt 'Parameter' des Dialogs 'Neue Flächenlast' ist der Wert 0,75 kN/m² anzugeben (siehe Kapitel System und Lasten) (1).

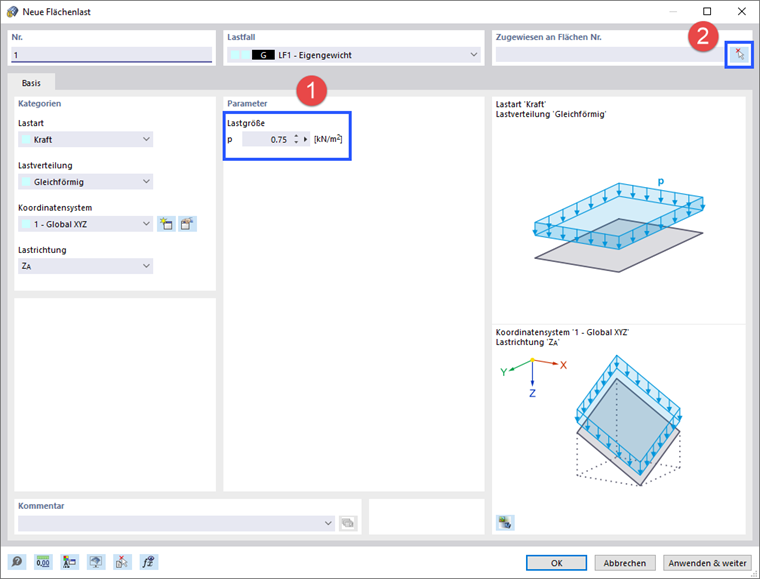

Dialog 'Neue Flächenlast'

Anschließend klicken Sie im Abschnitt 'Zugewiesen an Flächen' (2) auf die Schaltfläche , um die beiden Platten (Nr. 4 und 5) zu selektieren.

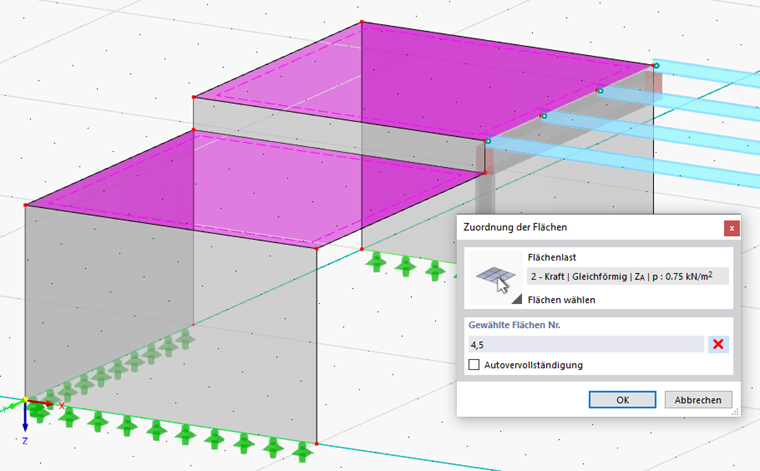

Auswahl der Platten

Klicken Sie auf OK, um zum Dialog 'Neue Flächenlast' zurückzukehren.

Anstatt auf OK zu klicken (was den Dialog schließen würde), können Sie mit der Defintion der Flächenlasten fortfahren, indem Sie auf Anwenden & weiter klicken.

Die Lasten werden auf beide Platten aufgebracht.
