Il peut être difficile de vérifier les résultats de modèles complexes. Les « visibilités » vous permettent d'afficher uniquement les objets que vous souhaitez évaluer.
Voiles
Cliquez sur l'onglet
en bas du navigateur pour ouvrir le « Navigateur - Vues » (1).

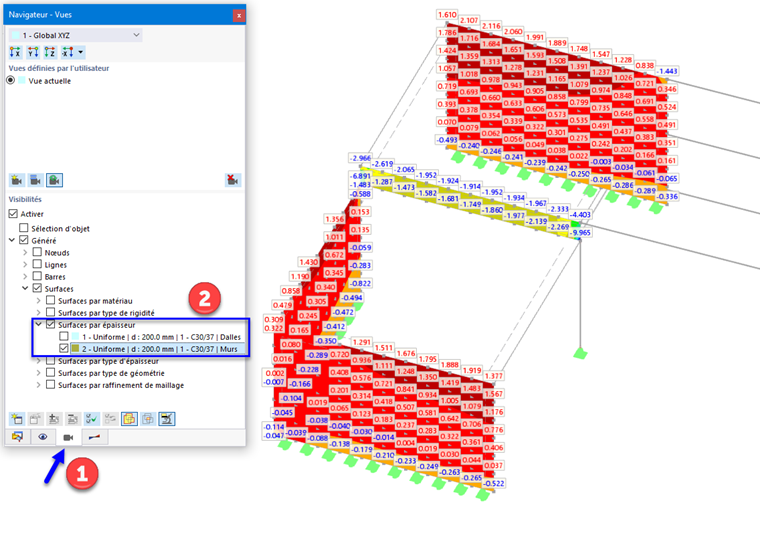

Plusieurs visibilités ont été créées à partir des données d'entrée. Ouvrez la section Surfaces par épaisseur et activez l'épaisseur n° 2 « Murs » en cochant la case correspondante (2).
Par conséquent, seules les surfaces des voiles sont entièrement affichées avec leurs résultats. Tous les autres objets sont grisés.
Poutres de plate-forme

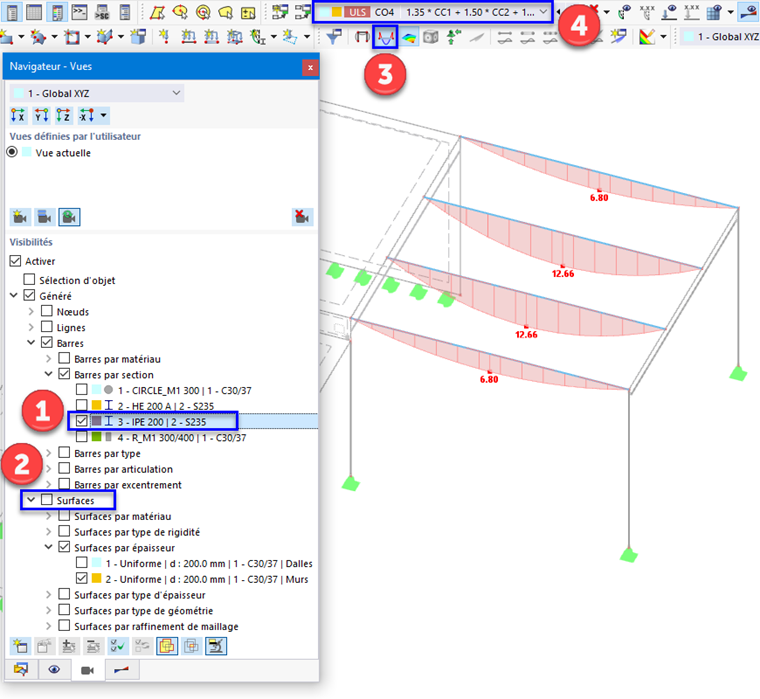

De même, une visibilité peut être appliquée pour afficher exclusivement les résultats des poutres de plate-forme. Ouvrez la section Barres par section et activez la profilé n° 3 IPE 200 (1). Désactivez ensuite l'entrée Surfaces (2).
Cliquez sur le bouton
dans la barre d'outils (3) pour afficher les efforts internes des barres. Définissez ensuite CO4 (4), qui représente la charge complète.
