Può essere difficile controllare i risultati di modelli complessi. Le cosiddette "visibilità" consentono di visualizzare solo gli oggetti che si desidera valutare.

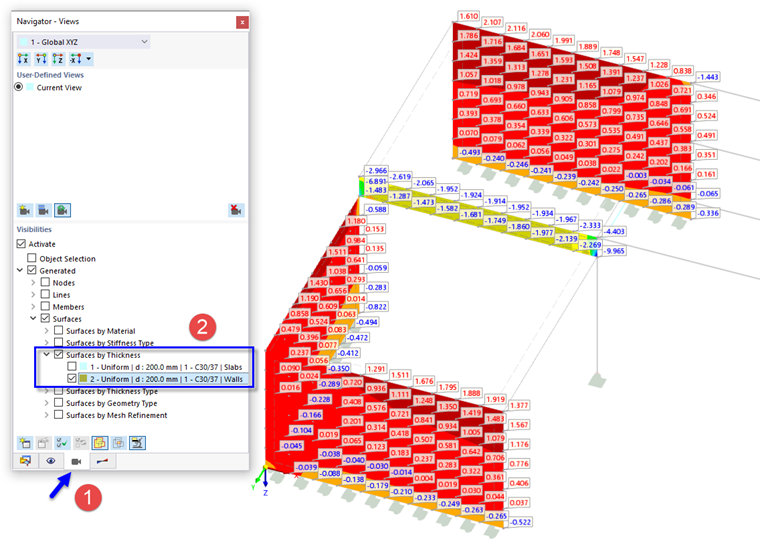

Pareti
Nell'estremità inferiore del navigatore, fare clic sulla scheda
per accedere a 'Navigatore - Viste' (1).
Diverse visibilità sono state create dai dati di input. Aprire la voce Superfici per spessore e quindi attivare lo spessore "tipo di parete", nr. 2 , selezionando la sua casella di controllo (2).
Di conseguenza, solo le superfici delle pareti vengono visualizzate completamente con i relativi risultati. Tutti gli altri oggetti sono in grigio.

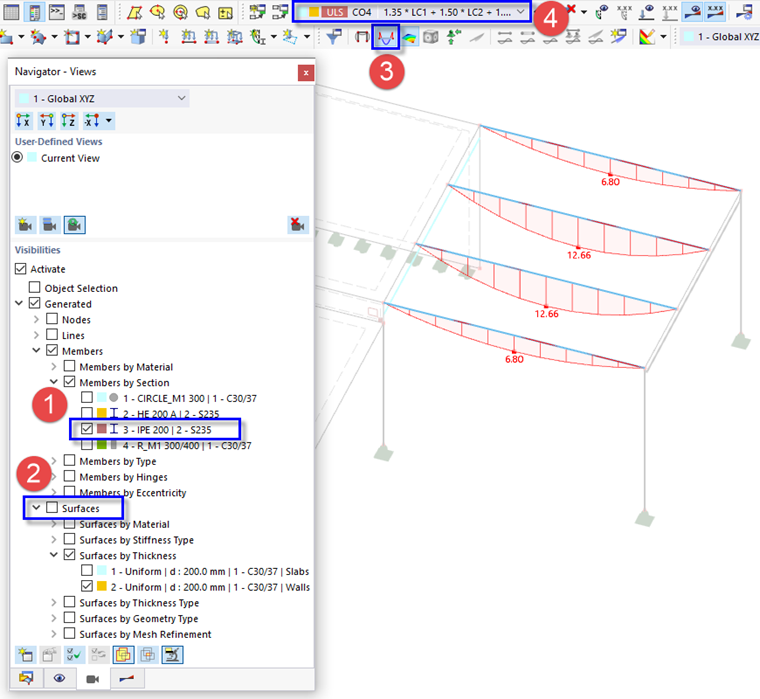

Travi della piattaforma
Allo stesso modo, è possibile applicare una visibilità per visualizzare esclusivamente i risultati delle travi della piattaforma. Aprire la voce Aste per sezione e attivare la sezione IPE 200 , nr. 3 (1). Quindi disabilitare l'elemento Superfici (2).
Fare clic sul pulsante
sulla barra degli strumenti (3) per visualizzare le forze interne delle aste. Quindi impostare CO4 (4) che rappresenta il pieno carico.
