W przypadku złożonych modeli weryfikacja wyników może być trudna. Tak zwane "Widoczności" umożliwiają wyświetlenie tylko tych obiektów, które mają zostać poddane analizie.
Ściany
Kliknij zakładkę
w dolnej części nawigatora, aby otworzyć 'Nawigator - Widoki' (1).

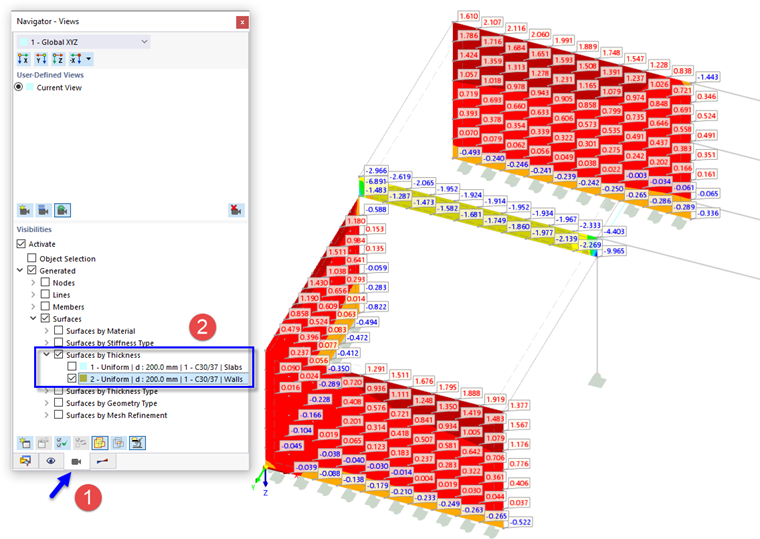

Na podstawie danych wejściowych wygenerowano kilka widoczności. Otwórz Powierzchnie według grubości , a następnie aktywuj grubość „Typ ściany” nr 2 , zaznaczając pole wyboru (2).
W ten sposób wyświetlane są tylko powierzchnie ścian wraz z wynikami. Wszystkie inne obiekty są wyszarzone.
Belki pomostowe

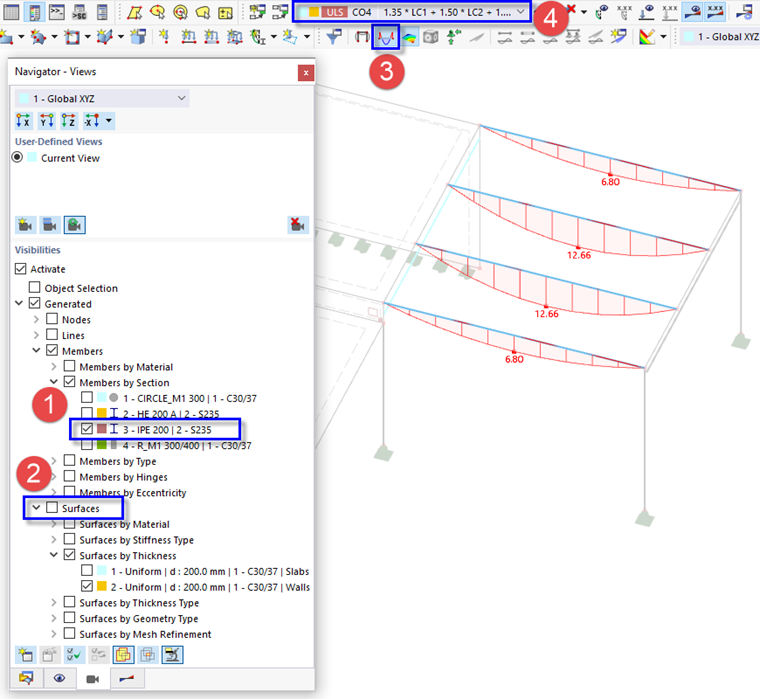

Podobnie można utworzyć widoczność, aby wyświetlić tylko wyniki dotyczące belek pomostowych. Otwórz Pręty według przekroju i aktywuj przekrój IPE 200 nr 3, (1). Następnie dezaktywuj Powierzchnie (2).
Kliknij przycisk
na pasku narzędzi (3), aby wyświetlić siły wewnętrzne prętów. Następnie należy ustawić KO4 (4), co oznacza pełne obciążenie.
