Viditelnosti

U složitých modelů může být obtížné prohlížet výsledky. Takzvané "viditelnosti" umožňují zobrazit pouze objekty, které se mají vyhodnotit.

Stěny

Kliknutím na záložku v dolní části navigátoru otevřete navigátor 'Pohledy' (1).

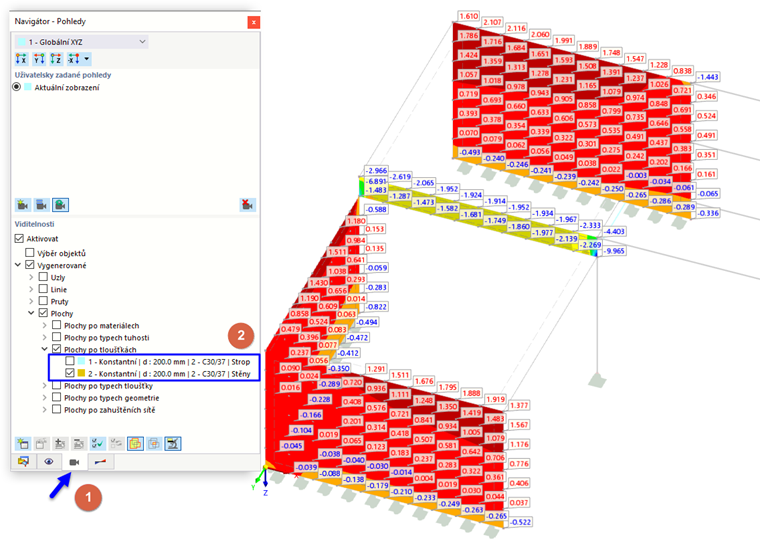

02 Viditelnost stěnových ploch

Ze vstupních dat se vygenerovalo několik viditelností. Otevřete položku Plochy po tloušťkách a poté zaškrtněte políčko (2) pro tloušťku pro "Stěnu" č. 2.

Tím se zobrazí pouze plochy stěn se svými výsledky. Všechny ostatní objekty jsou zašedlé.

Nosníky plošiny

Podobně lze vytvořit viditelnost pro zobrazení výsledků pouze pro nosníky plošiny. Otevřete položku Pruty po průřezech a aktivujte průřez č. 3 IPE 200 (1). Poté deaktivujte položku Plochy (2).

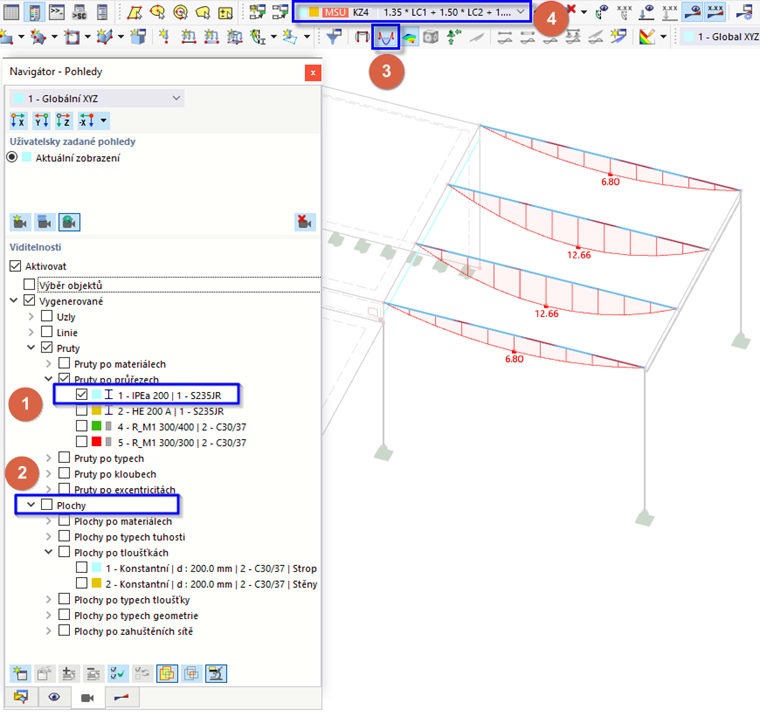

03 Ohybové momenty nosníků plošiny

Kliknutím na tlačítko v panelu nástrojů (3) se zobrazí vnitřní síly v prutech. Poté nastavte KZ4 (4), která představuje plné zatížení.
