O modelo é a representação do sistema estrutural desenhado. Ele é composto por diversos dados do modelo, como, por exemplo, nós, apoios e barras.
Entrada no RFEM e RSTAB
Após abrir o programa, é possível criar um novo modelo através do botão
ou do menu "Arquivo" → "Novo".

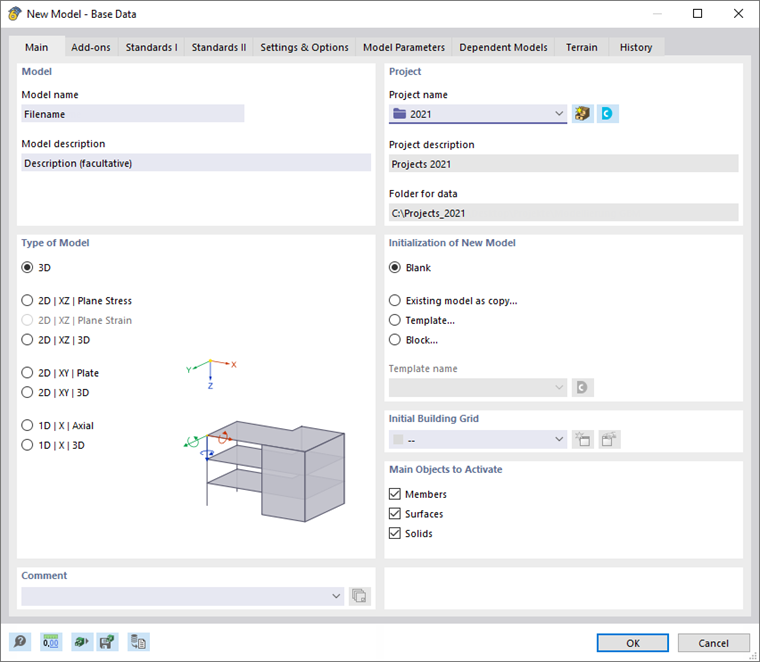

No diálogo "Novo modelo - Dados básicos", devem ser definidos parâmetros fundamentais, assim como o nome do modelo, por exemplo, o tipo do modelo. Um modelo 2D pode ser desenhado apenas em um plano e possui três graus de liberdade, enquanto um modelo 3D possui seis graus de liberdade e estão disponíveis os três planos de trabalho XY, XZ e YZ.
Tipos de visualização
Existem diferentes tipos de visualização para o modelo, também chamados de Renderização. No modelo de arame, apenas os eixos das barras (e superfícies) são representados linearmente. No modelo completo, os objetos são representados de forma original, ou seja, incluindo sua seção transversal.
Geradores de modelo
Nas gerações de programas RFEM 5 e RSTAB 8, modelos típicos ou submodelos podem ser criados automaticamente por meio de parâmetros. Esses Geradores de modelo são acessíveis através do menu "Extras" → "Gerar modelo - Barras" (no RFEM também "Superfícies").
