El modelo es la representación del sistema estático dibujado. Consiste en varios datos del modelo, como por ejemplo nodos, apoyos y barras.
Entrada en RFEM y RSTAB
Después de abrir el programa, se puede crear un nuevo modelo con el botón
o el menú "Archivo" → "Nuevo".

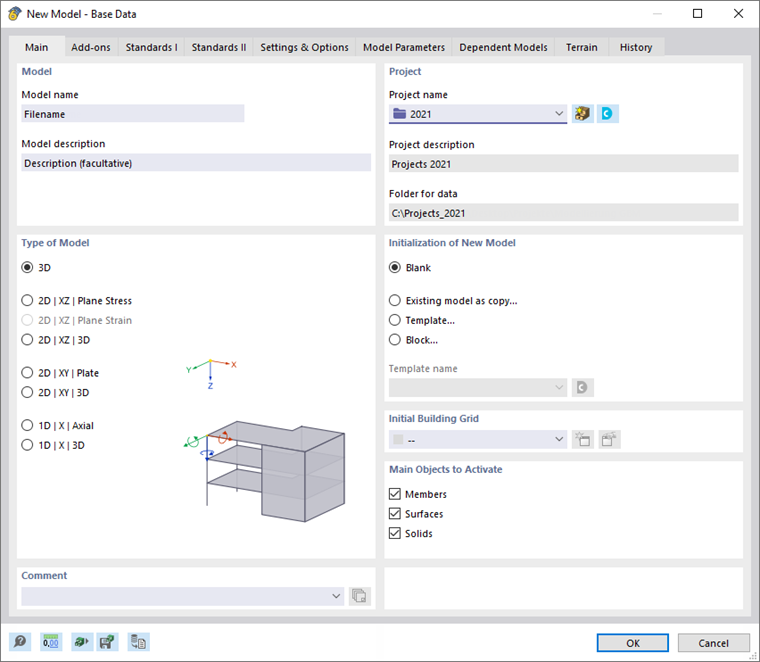

En el diálogo "Nuevo modelo - Parámetros básicos", además del nombre del modelo, se deben definir parámetros básicos, como por ejemplo el tipo de modelo. Un modelo 2D solo se puede dibujar en un plano y tiene tres grados de libertad, mientras que un modelo 3D tiene seis grados de libertad y todas las tres planas de trabajo XY, XZ, así como YZ están disponibles.
Tipos de representación
Existen diferentes tipos de representación para el modelo, también llamados Renderizado. En el modelo de alambre, de barras (y superficies) solo se representan los ejes de forma lineal. En el modelo sólido, en cambio, los objetos se representan de forma original, es decir, incluido su sección transversal.
Generador de modelo
En las generaciones de programas RFEM 5 y RSTAB 8, se pueden crear automáticamente modelos típicos o submodelos mediante parámetros. Estos Generador de modelo son accesibles a través del menú "Herramientas" → "Generar modelo - Barras" (en RFEM también "Superficies").
