La taille d'un fichier RFEM ou RSTAB dépend de la taille du modèle, qui dépend elle-même du nombre et de la taille des données individuelles du modèle.
Paramètres dans RFEM et RSTAB

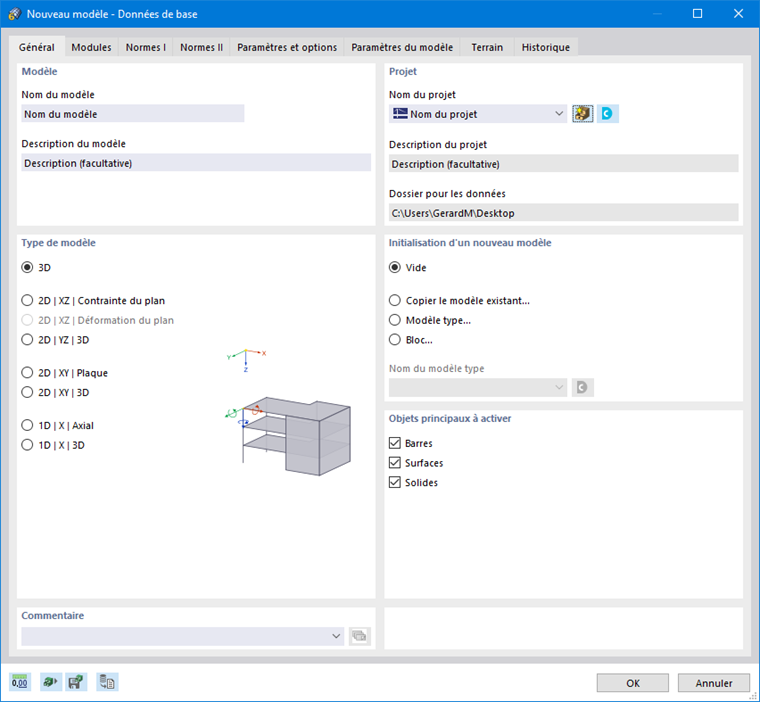

Lorsque RFEM ou RSTAB est ouvert, vous pouvez créer un nouveau modèle en cliquant sur le bouton « Nouveau modèle » ou sur « Fichier » → « Nouveau ». Outre la description du modèle, vous pouvez définir ses paramètres de base dans la boîte de dialogue « Nouveau modèle - Données de base », tel que son type, par exemple. Un modèle en 2D ne peut être conçu que dans un seul plan et possède trois degrés de liberté, alors qu'un modèle en 3D a six degrés de liberté et que les trois plans de travail XY, XZ et YZ sont disponibles.
Types d'affichage
Différents types d'affichage, également appelés « rendu », sont disponibles :
- Modèle filaire : seuls les axes des barres et des surfaces sont affichés, de manière linéaire.
- Modèle solide (transparent/solide) : les objets sont affichés sous leur forme d'origine, c'est-à-dire avec leur section.
Pour ajuster le paramètre, utilisez le bouton de liste « Afficher le modèle » ou le Navigateur de projet « Afficher » → « Rendu » → « Modèle ».
Générateur de modèle
Il est également possible de générer automatiquement des modèles complets ou partiels en entrant tous les paramètres nécessaires. Ouvrez le générateur de modèle via « Outils » → « Générer le modèle - Barres (dans RFEM, également les surfaces) ».
