Вращательная опора представляет собой дискретную или непрерывную вращательную пружину вокруг оси стержня.
.png?mw=760&hash=e74d52a81a5275a1d64e4695406930373046418c)
RFEM 5 и RSTAB 8

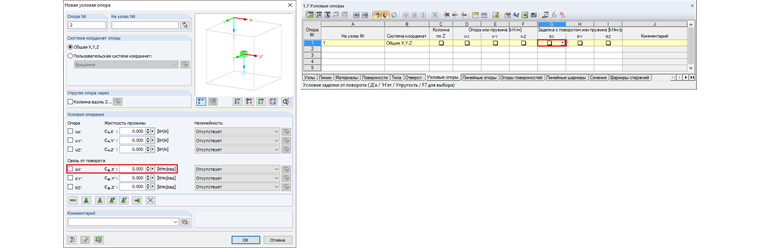

Дискретную вращательную опору (точечную вращательную пружину) можно вставить через меню "Вставка" → "Данные модели" → "Узловые опоры" → "Диалог" / "Графически" (слева на изображении) или через соответствующую кнопку в диалоге или таблично (справа на изображении).
Аналогично, непрерывную вращательную опору (непрерывную вращательную пружину) можно определить через меню "Вставка" → "Данные модели" → "Стержневые опоры" → "Диалог" или таблично.
Ввод в RF-/STAHL EC3 и RF-/FE-BGDK

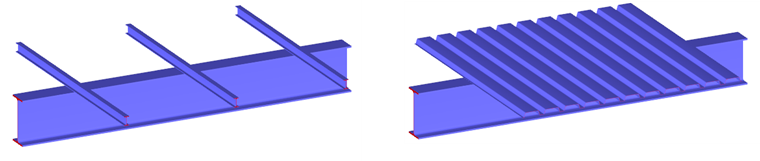

Вращение стержней, подверженных изгибу и кручению, может быть затруднено соответствующим устройством соединений с перпендикулярно расположенными стержнями (слева на изображении) или пластинами (справа на изображении) (см. изображение Дискретная/непрерывная вращательная опора). Эти элементы действуют как точечные вращательные пружины (стержни) или как непрерывные вращательные пружины (пластины).

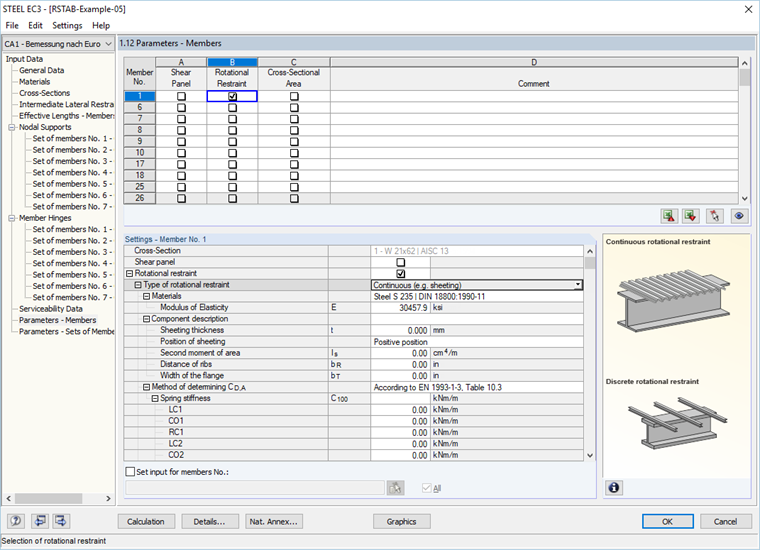

В RF-/STAHL EC3 вращательная опора может быть определена в маске "Параметры стержней" или "Параметры наборов стержней". Для этого необходимо активировать контрольное поле "Вращательная опора". Параметры вращательной опоры затем вводятся в настройках. Вращательная пружина может быть задана вручную или рассчитана из параметров дискретной или непрерывной вращательной опоры.

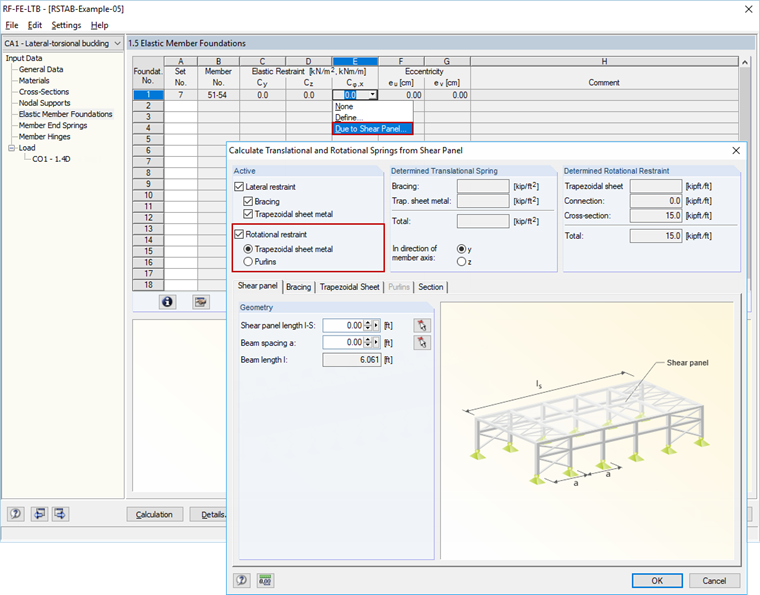

В RF-/FE-BGDK вращательная опора может быть определена в маске "Эластичная стержневая опора". Вращательную пружину можно задать вручную или рассчитать из параметров дискретной или непрерывной вращательной опоры.
RFEM 6 и RSTAB 9

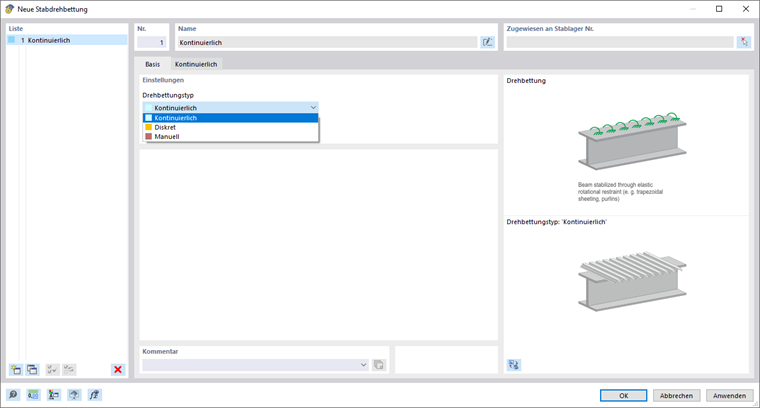

Дискретная вращательная опора (точечная вращательная пружина) или непрерывная вращательная опора может быть определена через меню "Вставка" → "Типы для стержней" → "Вращательные опоры стержней" → "Диалог". В диалоге выберите Новую вращательную опору стержня, чтобы указать, какой тип вращательной опоры используется – непрерывная, дискретная или вручную.

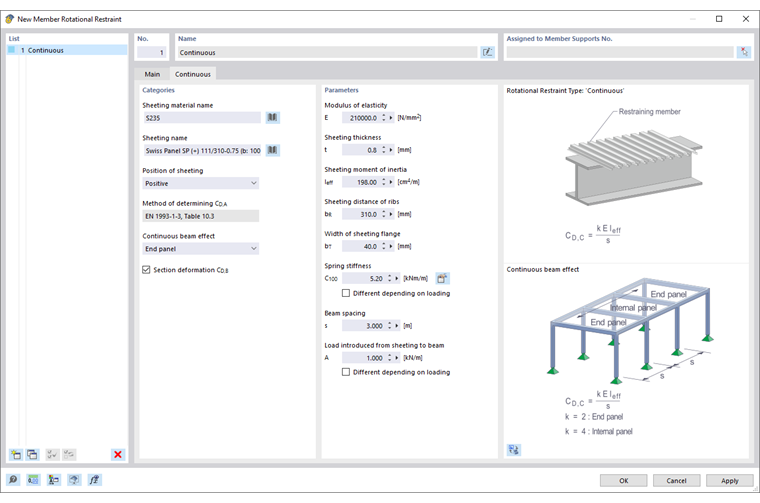

Затем на второй вкладке определите свойства вращательной опоры.
