Una rotazione vincolata rappresenta una molla di rotazione discreta o continua attorno all'asse longitudinale di un'asta.
RFEM 5 e RSTAB 8
Una rotazione vincolata discreta (molla di rotazione puntuale) può essere inserita tramite il menu "Inserisci" → "Dati del modello" → "Supporti nodali" → "Dialogo" / "Grafica" (a sinistra nell'immagine) oppure tramite l'apposito pulsante in un dialogo o in forma tabellare (a destra nell'immagine).
Analogamente, una rotazione vincolata continua (molla di rotazione continua) può essere definita tramite il menu "Inserisci" → "Dati del modello" → "Letti trasversali" → "Dialogo" o in forma tabellare.
Inserimento in RF-/STEEL EC3 e RF-/FE-LTB
La rotazione di travi soggette a instabilità torsionale può essere ostacolata dall'adeguata realizzazione dei collegamenti tramite travi disposte trasversalmente (a sinistra nell'immagine) o piastre (a destra nell'immagine) (vedi immagine Rotazione vincolata discreta/continua). Queste agiscono come molle di rotazione puntuali (travi) o come molle di rotazione continue (piastre).
In RF-/STEEL EC3 la rotazione vincolata può essere definita nel maschera "Parametri aste" o "Parametri insiemi di aste". Per farlo, è necessario attivare la casella di controllo "Rotazione vincolata". I parametri della rotazione vincolata devono essere inseriti nelle impostazioni. La molla di rotazione può essere impostata manualmente o calcolata dai parametri della rotazione vincolata discreta o continua.
In RF-/FE-LTB la rotazione vincolata può essere definita nel maschera "Letto elastico delle aste". La molla di rotazione può essere impostata manualmente o calcolata dai parametri della rotazione vincolata discreta o continua.
RFEM 6 e RSTAB 9

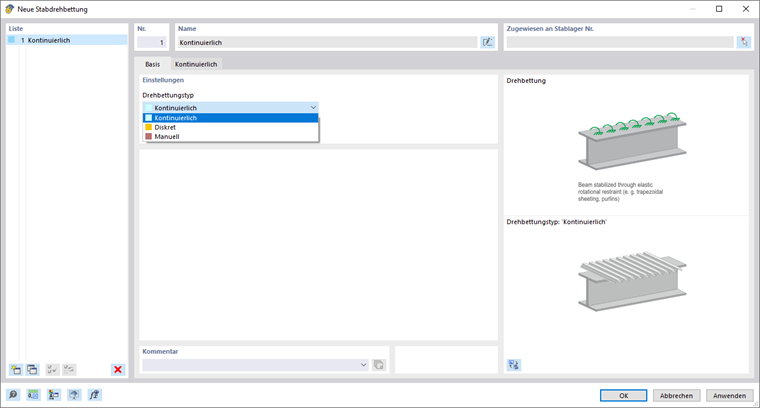

Una rotazione vincolata discreta (molla di rotazione puntuale) o una rotazione vincolata continua può essere definita tramite il menu "Inserisci" → "Tipi per aste" → "Rotazione vincolata delle aste" → "Dialogo". Nel dialogo selezionare Nuova rotazione vincolata delle aste per determinare quale tipo di rotazione vincolata è presente – continua, discreta o manuale.

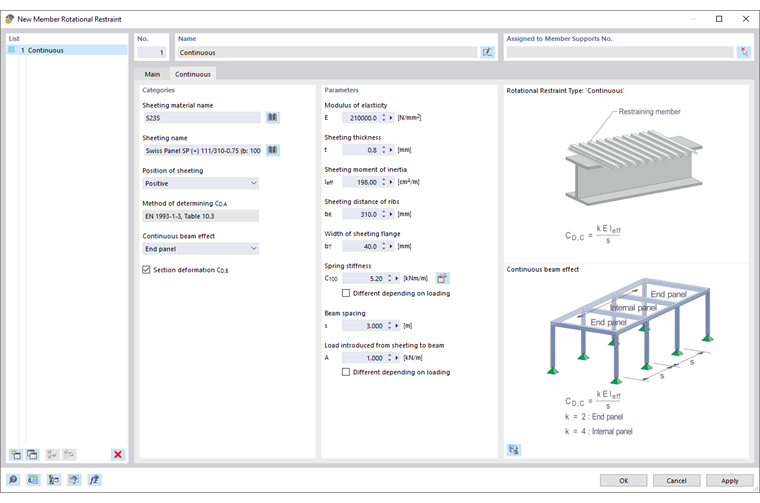

Definire quindi nella seconda scheda le proprietà della rotazione vincolata.
