Introducción en RFEM y RSTAB
Se puede ingresar una restricción de giro discreta (resorte de giro de punto) usando el menú "Insertar" → "Datos del modelo" → "Soporte de nudo" → "Cuadro de diálogo"/"Gráficamente" (ver Imagen 01 a la izquierda) o el botón correspondiente, o en una tabla (ver Imagen 01 a la derecha).

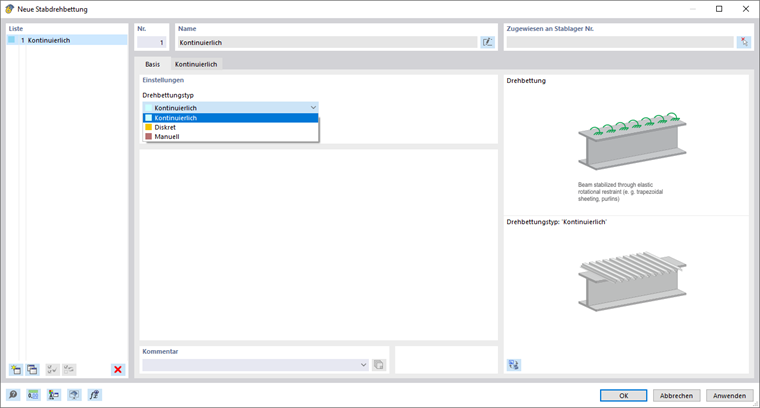

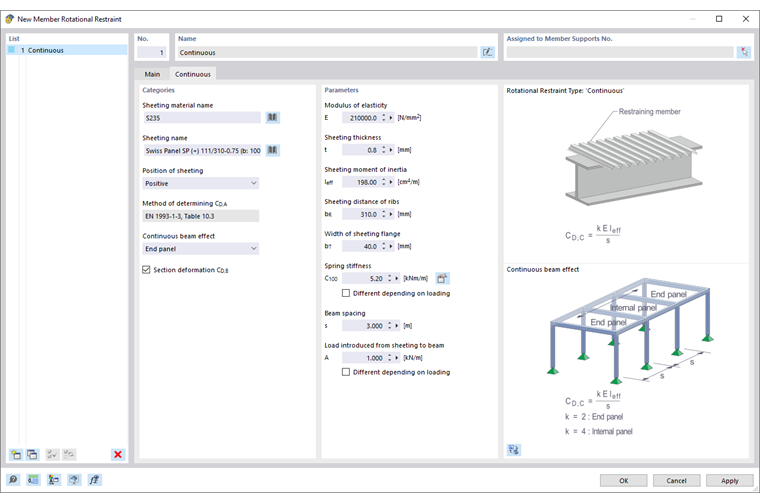

Se puede ingresar una restricción de rotación continua (resorte de rotación continua) usando el menú "Insertar" → "Datos del modelo" → "Cimentación elástica de barra" → "Cuadro de diálogo" (ver Imagen 02 a la izquierda) o en tablas (ver Imagen 02 en la derecha).
Introducción en RF-/STEEL EC3 y RF-/FE-LTB
La rotación de vigas susceptibles de pandeo lateral se puede evitar en el caso de la correspondiente formación de uniones mediante vigas dispuestas perpendicularmente (ver Imagen 03 a la izquierda) o placas (ver Imagen 03 a la derecha). De esta forma actúan como muelles a torsión en un punto (vigas) o como muelles a torsión continuos (placas).

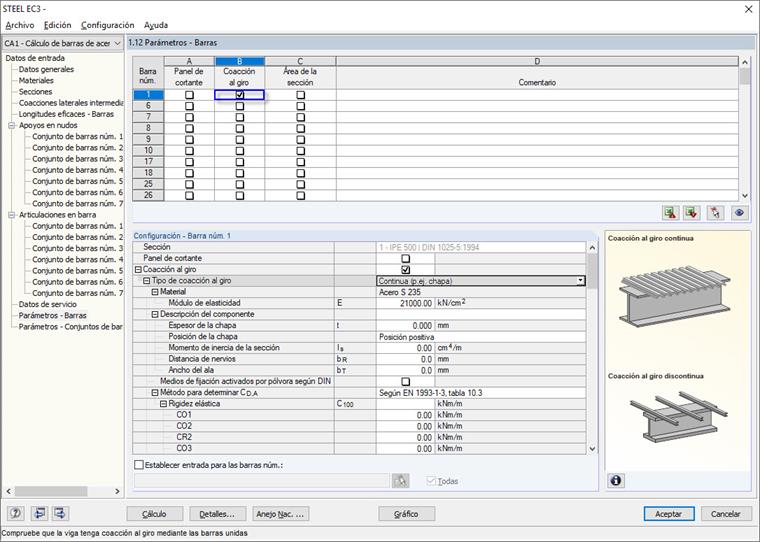

En RF-/STEEL EC3 puede definir la coacción al giro en la ventana "Parámetros - Barras" o "Parámetros - Conjuntos de barras". Para esto, seleccione la casilla de verificación "Coacción al giro". Así puede introducir los parámetros de la coacción al giro en la configuración. El resorte de rotación se puede especificar manualmente o calcular a partir de los parámetros de la restricción de rotación discreta o continua (ver Imagen 04).
En RF‑/FE-LTB, puede definir la restricción de rotación en la ventana "Cimentación de barra elástica". El resorte de rotación se puede especificar manualmente o se puede calcular a partir de los parámetros de la restricción de rotación discreta o continua (ver Imagen 05).
